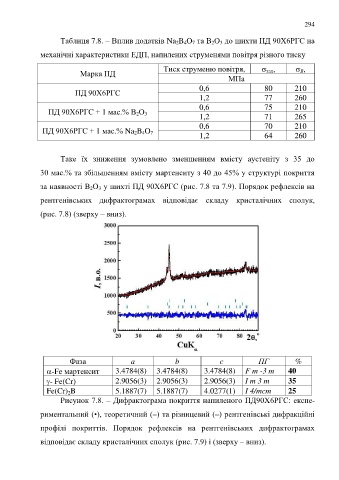

Page 294 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

294

Таблиця 7.8. – Вплив додатків Na 2B 4O 7 та В 2О 3 до шихти ПД 90Х6РГС на

механічні характеристики ЕДП, напилених струменями повітря різного тиску

Тиск струменю повітря,  зал,  В,
Марка ПД
МПа
0,6 80 210
ПД 90Х6РГС
1,2 77 260
0,6 75 210
ПД 90Х6РГС + 1 мас.% В 2О 3
1,2 71 265
0,6 70 210
ПД 90Х6РГС + 1 мас.% Na 2B 4O 7
1,2 64 260

Таке їх зниження зумовлено зменшенням вмісту аустеніту з 35 до

30 мас.% та збільшенням вмісту мартенситу з 40 до 45% у структурі покриття

за наявності В 2О 3 у шихті ПД 90Х6РГС (рис. 7.8 та 7.9). Порядок рефлексів на

рентгенівських дифрактограмах відповідає складу кристалічних сполук,

(рис. 7.8) (зверху – вниз).

Фаза a b c ПГ %
-Fe мартенсит 3.4784(8) 3.4784(8) 3.4784(8) F m -3 m 40

- Fe(Cr) 2.9056(3) 2.9056(3) 2.9056(3) I m 3 m 35
Fe(Cr) 2B 5.1887(7) 5.1887(7) 4.0277(1) I 4/mcm 25

Рисунок 7.8. – Дифрактограма покриття напиленого ПД90X6РГС: експе-
риментальний (•), теоретичний (–) та різницевий (–) рентгенівські дифракційні

профілі покриттів. Порядок рефлексів на рентгенівських дифрактограмах

відповідає складу кристалічних сполук (рис. 7.9) і (зверху – вниз).
