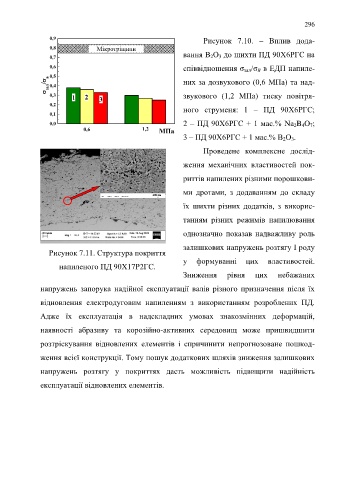

Page 296 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

296

0,9 Рисунок 7.10. – Вплив дода-
0,8 Мікротріщини
0,7 вання В 2О 3 до шихти ПД 90Х6РГС на
0,6 співвідношення σ зал/σ В в ЕДП напиле-
0,5
 зал / в 0,4 них за дозвукового (0,6 МПа) та над-

0,3 1 2 3 звукового (1,2 МПа) тиску повітря-
0,2
ного струменя: 1 – ПД 90Х6РГС;
0,1
0,0 2 – ПД 90Х6РГС + 1 мас.% Na 2B 4O 7;
0,6 1,2 МПа
3 – ПД 90Х6РГС + 1 мас.% В 2О 3.

3000 Проведене комплексне дослід-
2500
ження механічних властивостей пок-
2000
І, в.о. 1500
риттів напилених різними порошкови-
1000
ми дротами, з додаванням до складу
500
200 нм 0
20 30 40 50 60 70 80 2  о

їх шихти різних додатків, з викорис-
CuK


танням різних режимів напилювання

100 мкм однозначно показав надважливу роль

залишкових напружень розтягу І роду
Рисунок 7.11. Структура покриття

у формуванні цих властивостей.
напиленого ПД 90Х17Р2ГС.
Зниження рівня цих небажаних
напружень запорука надійної експлуатації валів різного призначення після їх

відновлення електродуговим напиленням з використанням розроблених ПД.

Адже їх експлуатація в надскладних умовах знакозмінних деформацій,

наявності абразиву та корозійно-активних середовищ може пришвидшити

розтріскування відновлених елементів і спричинити непрогнозоване пошкод-

ження всієї конструкції. Тому пошук додаткових шляхів зниження залишкових

напружень розтягу у покриттях дасть можливість підвищити надійність

експлуатації відновлених елементів.
