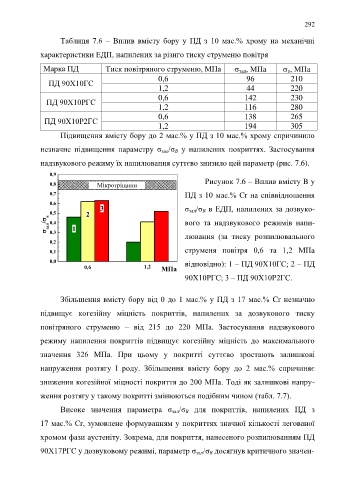

Page 292 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ
P. 292
292
Таблиця 7.6 – Вплив вмісту бору у ПД з 10 мас.% хрому на механічні
характеристики ЕДП, напилених за різнго тиску струменю повітря
Марка ПД Тиск повітряного струменю, МПа зал, МПа в, МПа
0,6 96 210
ПД 90Х10ГС
1,2 44 220
0,6 142 230
ПД 90Х10РГС
1,2 116 280
0,6 138 265
ПД 90Х10Р2ГС
1,2 194 305
Підвищення вмісту бору до 2 мас.% у ПД з 10 мас.% хрому спричинило
незначне підвищення параметру σ зал/σ В у напилених покриттях. Застосування
надзвукового режиму їх напилювання суттєво знизило цей параметр (рис. 7.6).
0,9
Рисунок 7.6 – Вплив вмісту B у
0,8 Мікротріщини
0,7 ПД з 10 мас.% Cr на співвідношення
0,6
3 σ зал/σ В в ЕДП, напилених за дозвуко-
0,5 2
зал / в 0,4 1 вого та надзвукового режимів напи-
0,3
лювання (за тиску розпилювального
0,2
0,1 струменя повітря 0,6 та 1,2 МПа
0,0 відповідно): 1 – ПД 90Х10ГС; 2 – ПД
0,6 1,2 МПа
90Х10РГС; 3 – ПД 90Х10Р2ГС.
Збільшення вмісту бору від 0 до 1 мас.% у ПД з 17 мас.% Cr незначно
підвищує когезійну міцність покриттів, напилених за дозвукового тиску
повітряного струменю – від 215 до 220 МПа. Застосування надзвукового
режиму напилення покриттів підвищує когезійну міцність до максимального
значення 326 МПа. При цьому у покритті суттєво зростають залишкові
напруження розтягу І роду. Збільшення вмісту бору до 2 мас.% спричиняє
зниження когезійної міцності покриття до 200 МПа. Тоді як залишкові напру-
ження розтягу у такому покритті змінюються подібним чином (табл. 7.7).
Високе значення параметра σ зал/σ В для покриттів, напилених ПД з
17 мас.% Cr, зумовлене формуванням у покриттях значної кількості легованої
хромом фази аустеніту. Зокрема, для покриття, нанесеного розпилюванням ПД
90Х17РГС у дозвуковому режимі, параметр σ зал/σ В досягнув критичного значен-
