Page 210 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

210

різними контртілами) змінювалася відповідно до коефіцієнта тертя (рис. 5.23 а).

Найнижча температура (близько 25 °C) була зафіксована в контактній парі зі

сталевим контртілом з гальванічним хромуванням (стовпчик 1). Температура в

зоні контакту диска з контртілом зі сталі з твердістю 780 HV 0,3 зростала аж до

30 °C (стовпчик 2), а в контакті з контртілами зі сплаву Д16 з шаром ПЕО та з

чавуну - до 33 і навіть 50 °C (стовпчики 3, 4). Під час контакту диска з

контртілом, виготовленим зі сталі з твердістю 330 НВ, температура зростала до

70 °C (стовпчик 5). Температура трибонагріву досягала максимального значен-

ня 120 °C за контакту диска зі сплаву Д16 з шаром ПЕО і контртілом з бронзи

БрС30 (стовпчик 6).

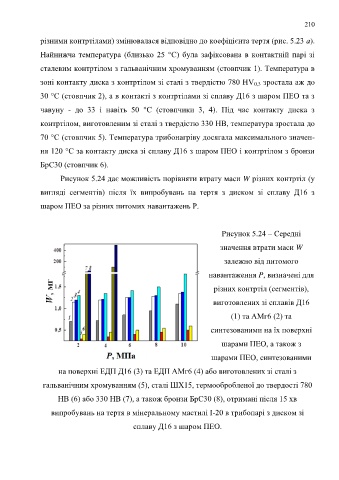

Рисунок 5.24 дає можливість порівняти втрату маси W різних контртіл (у

вигляді сегментів) після їх випробувань на тертя з диском зі сплаву Д16 з

шаром ПЕО за різних питомих навантажень Р.

Рисунок 5.24 – Середні

значення втрати маси W

залежно від питомого

навантаження P, визначені для

різних контртіл (сегментів),

виготовлених зі сплавів Д16

(1) та АМг6 (2) та

синтезованими на їх поверхні

шарами ПЕО, а також з

шарами ПЕО, синтезованими

на поверхні ЕДП Д16 (3) та ЕДП АМг6 (4) або виготовлених зі сталі з

гальванічним хромуванням (5), сталі ШХ15, термообробленої до твердості 780

НВ (6) або 330 НВ (7), а також бронзи БрС30 (8), отримані після 15 хв

випробувань на тертя в мінеральному мастилі І-20 в трибопарі з диском зі
сплаву Д16 з шаром ПЕО.
