Page 206 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

206

5.6 Механізм утворення ПЕО шару в плазмі іскрового каналу за

легування міддю

Характерною ознакою міді є її висока тепло- та електропровідність.

Порівняно з вентильними металами на ній не формується плівка з

напівпровідниковими властивостями [313].

На металах вентильних відбувається пробій діелектричної первинної

плівки за сумісної дії напруженості теплового та електричного полів. Якщо на

поверхню зразка виходили включення міді, то саме вони починали розчинятися

в електроліті. Це підтвердили відсутністю розрядних каналів в перші хвилини

синтезу на пресованих зразках із порошків міді та алюмінію.

Іскрові розряди запалюються на поверхні пресованих зразків після того,

як мідні частинки розчинилися. Взаємодія міді із оксидом алюмінію не

відбувалася і тому вона виявлялась у структурі ПЕО шару у вигляді часточок

чистої міді. Якщо розмір включення був меншим 50 мкм, то достатньо було

енергії, щоб розплавити цю часточку одиничним плазмовим розрядом.

Мідь у розплаві вступає в реакцію з киснем, внаслідок чого утворюється

оксид міді. Однак, в процесі синтезу шару оксид міді відновлюється до міді

розплавом алюмінію, при цьому мідь виділяється у структурі оксидного шару

нанорозмірними включеннями (рис. 5.19, рис. 5.20).

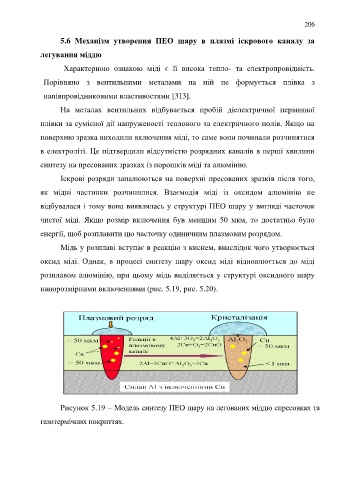

Рисунок 5.19 – Модель синтезу ПЕО шару на легованих міддю спресовках та

газотермічних покриттях.
