Page 201 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

201

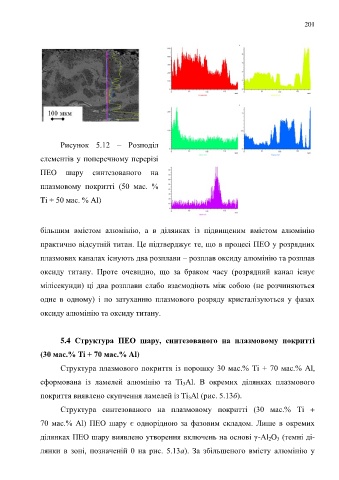

Рисунок 5.12 – Розподіл

елементів у поперечному перерізі

ПЕО шару синтезованого на

плазмовому покритті (50 мас. %

Ti + 50 мас. % Al)

більшим вмістом алюмінію, а в ділянках із підвищеним вмістом алюмінію
практично відсутній титан. Це підтверджує те, що в процесі ПЕО у розрядних

плазмових каналах існують два розплави – розплав оксиду алюмінію та розплав

оксиду титану. Проте очевидно, що за браком часу (розрядний канал існує

мілісекунди) ці два розплави слабо взаємодіють між собою (не розчиняються

одне в одному) і по затуханню плазмового розряду кристалізуються у фазах

оксиду алюмінію та оксиду титану.

5.4 Структура ПЕО шару, синтезованого на плазмовому покритті

(30 мас.% Ti + 70 мас.% Al)

Структура плазмового покриття із порошку 30 мас.% Ti + 70 мас.% Al,

сформована із ламелей алюмінію та Ti 3Al. В окремих ділянках плазмового

покриття виявлено скупчення ламелей із Ti 3Al (рис. 5.13б).

Структура синтезованого на плазмовому покритті (30 мас.% Ti +

70 мас.% Al) ПЕО шару є однорідною за фазовим складом. Лише в окремих

ділянках ПЕО шару виявлено утворення включень на основі γ-Al 2O 3 (темні ді-

лянки в зоні, позначеній 0 на рис. 5.13а). За збільшеного вмісту алюмінію у
