Page 199 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

199

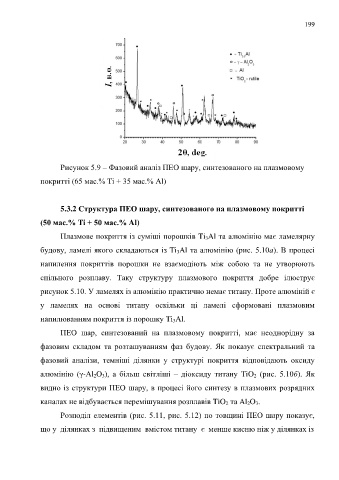

Рисунок 5.9 – Фазовий аналіз ПЕО шару, синтезованого на плазмовому

покритті (65 мас.% Ti + 35 мас.% Al)

5.3.2 Структура ПЕО шару, синтезованого на плазмовому покритті

(50 мас.% Ti + 50 мас.% Al)

Плазмове покриття із суміші порошків Ti 3Al та алюмінію має ламелярну

будову, ламелі якого складаються із Ti 3Al та алюмінію (рис. 5.10а). В процесі

напилення покриттів порошки не взаємодіють між собою та не утворюють

спільного розплаву. Таку структуру плазмового покриття добре ілюструє

рисунок 5.10. У ламелях із алюмінію практично немає титану. Проте алюміній є

у ламелях на основі титану оскільки ці ламелі сформовані плазмовим

напилюванням покриття із порошку Ti 3Al.

ПЕО шар, синтезований на плазмовому покритті, має неоднорідну за

фазовим складом та розташуванням фаз будову. Як показує спектральний та

фазовий аналізи, темніші ділянки у структурі покриття відповідають оксиду

алюмінію (γ-Al 2O 3), а більш світліші – діоксиду титану TiO 2 (рис. 5.10б). Як

видно із структури ПЕО шару, в процесі його синтезу в плазмових розрядних

каналах не відбувається перемішування розплавів TiO 2 та Al 2O 3.

Розподіл елементів (рис. 5.11, рис. 5.12) по товщині ПЕО шару показує,

що у ділянках з підвищеним вмістом титану є менше кисню ніж у ділянках із
