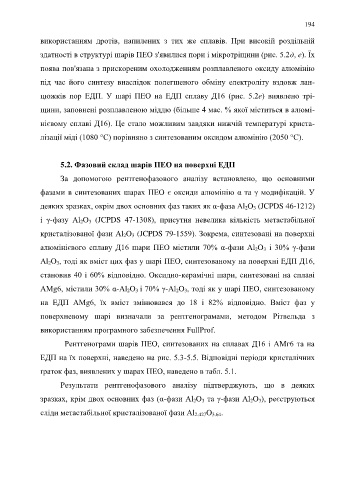

Page 194 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

194

використанням дротів, напилених з тих же сплавів. При високій роздільній

здатності в структурі шарів ПЕО з'явилися пори і мікротріщини (рис. 5.2д, е). Їх

поява пов'язана з прискореним охолодженням розплавленого оксиду алюмінію

під час його синтезу внаслідок полегшеного обміну електроліту вздовж лан-

цюжків пор ЕДП. У шарі ПЕО на ЕДП сплаву Д16 (рис. 5.2е) виявлено трі-

щини, заповнені розплавленою міддю (більше 4 мас. % якої міститься в алюмі-

нієвому сплаві Д16). Це стало можливим завдяки нижчій температурі криста-

лізації міді (1080 °C) порівняно з синтезованим оксидом алюмінію (2050 °C).

5.2. Фазовий склад шарів ПЕО на поверхні ЕДП

За допомогою рентгенофазового аналізу встановлено, що основними

фазами в синтезованих шарах ПЕО є оксиди алюмінію α та γ модифікацій. У

деяких зразках, окрім двох основних фаз таких як α-фаза Al 2O 3 (JCPDS 46-1212)

і γ-фазу Al 2O 3 (JCPDS 47-1308), присутня невелика кількість метастабільної

кристалізованої фази Al 2O 3 (JCPDS 79-1559). Зокрема, синтезовані на поверхні

алюмінієвого сплаву Д16 шари ПЕО містили 70% α-фази Al 2O 3 і 30% γ-фази

Al 2O 3, тоді як вміст цих фаз у шарі ПЕО, синтезованому на поверхні ЕДП Д16,

становив 40 і 60% відповідно. Оксидно-керамічні шари, синтезовані на сплаві

AMg6, містили 30% α-Al 2O 3 і 70% γ-Al 2O 3, тоді як у шарі ПЕО, синтезованому

на ЕДП AMg6, їх вміст змінювався до 18 і 82% відповідно. Вміст фаз у

поверхневому шарі визначали за рентгенограмами, методом Рітвельда з

використанням програмного забезпечення FullProf.

Рентгенограми шарів ПЕО, синтезованих на сплавах Д16 і АМг6 та на

ЕДП на їх поверхні, наведено на рис. 5.3-5.5. Відповідні періоди кристалічних

ґраток фаз, виявлених у шарах ПЕО, наведено в табл. 5.1.

Результати рентгенофазового аналізу підтверджують, що в деяких

зразках, крім двох основних фаз (α-фази Al 2O 3 та γ-фази Al 2O 3), реєструються

сліди метастабільної кристалізованої фази Al 2.427O 3.64.
