Page 190 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

190

фрикційного контакту між керамічною кулькою та ІТАШ, синтезованим в

О
електроліті за температури +5 С, перешкоджала формуванню плівки гібситу на
поверхні керамічної кульки і тому поверхні кульки та анодованого шару

контактували безпосередньо одна з одною (рис. 4.24).

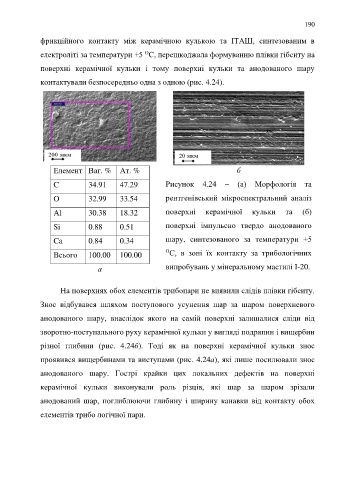

Елемент Ваг. % Aт. % б

C 34.91 47.29 Рисунок 4.24 – (а) Морфологія та

O 32.99 33.54 рентгенівський мікроспектральний аналіз

Al 30.38 18.32 поверхні керамічної кульки та (б)

Si 0.88 0.51 поверхні імпульсно твердо анодованого

Ca 0.84 0.34 шару, синтезованого за температури +5

Всього 100.00 100.00 О С, в зоні їх контакту за трибологічних

а випробувань у мінеральному мастилі І-20.

На поверхнях обох елементів трибопари не виявили слідів плівки гібситу.

Знос відбувався шляхом поступового усунення шар за шаром поверхневого

анодованого шару, внаслідок якого на самій поверхні залишалися сліди від

зворотно-поступального руху керамічної кульки у вигляді подряпин і вищербин

різної глибини (рис. 4.24б). Тоді як на поверхні керамічної кульки знос

проявився вищербинами та виступами (рис. 4.24а), які лише посилювали знос

анодованого шару. Гострі крайки цих локальних дефектів на поверхні

керамічної кульки виконували роль різців, які шар за шаром зрізали

анодований шар, поглиблюючи глибину і ширину канавки від контакту обох

елементів трибо логічної пари.
