Page 185 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

185

тили у воді. Це сприяло насиченню його поверхневого шару молекулами води і,

як наслідок, знизило знос зразків. Таким чином вважали, що такий модельний

експеримент дав змогу однозначно стверджувати, що підвищена зносостійкість

О
ІТАШ, синтезованих за температури +5 С зумовлена більшою кількістю
молекул води, що входять до складу гібситу, і його шаруватою структурою.

700
700

600 600

HV 500 m 2 200

S ,  150

100 2 2 2
400
50 1 1 1
3 3 3
300 0
І ІІ I II III
(а) (б)

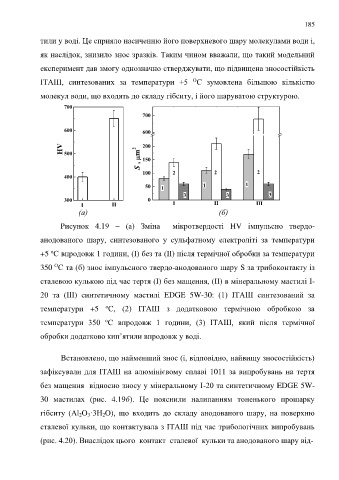

Рисунок 4.19 – (а) Зміна мікротвердості HV імпульсно твердо-

анодованого шару, синтезованого у сульфатному електроліті за температури
о
+5 С впродовж 1 години, (І) без та (ІІ) після термічної обробки за температури

350 С та (б) знос імпульсного твердо-анодованого шару S за трибоконтакту із
О
сталевою кулькою під час тертя (І) без мащення, (ІІ) в мінеральному мастилі I-

20 та (ІІІ) синтетичному мастилі EDGE 5W-30: (1) ІТАШ синтезований за

о
температури +5 С, (2) ІТАШ з додатковою термічною обробкою за
о
температури 350 С впродовж 1 години, (3) ІТАШ, який після термічної
обробки додатково кип’ятили впродовж у воді.

Встановлено, що найменший знос (і, відповідно, найвищу зносостійкість)
зафіксували для ІТАШ на алюмінієвому сплаві 1011 за випробувань на тертя

без мащення відносно зносу у мінеральному І-20 та синтетичному EDGE 5W-
30 мастилах (рис. 4.19б). Це пояснили налипанням тоненького прошарку

гібситу (Al 2O 3·3H 2O), що входить до складу анодованого шару, на поверхню
сталевої кульки, що контактувала з ІТАШ під час трибологічних випробувань

(рис. 4.20). Внаслідок цього контакт сталевої кульки та анодованого шару від-
