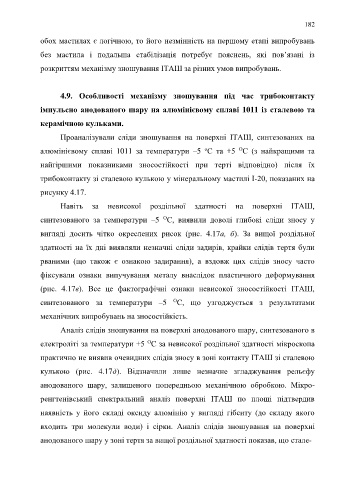

Page 182 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

182

обох мастилах є логічною, то його незмінність на першому етапі випробувань

без мастила і подальша стабілізація потребує пояснень, які пов’язані із

розкриттям механізму зношування ІТАШ за різних умов випробувань.

4.9. Особливості механізму зношування під час трибоконтакту

імпульсно анодованого шару на алюмінієвому сплаві 1011 із сталевою та

керамічною кульками.

Проаналізували сліди зношування на поверхні ІТАШ, синтезованих на

О
о
алюмінієвому сплаві 1011 за температури –5 С та +5 С (з найкращими та
найгіршими показниками зносостійкості при терті відповідно) після їх

трибоконтакту зі сталевою кулькою у мінеральному мастилі І-20, показаних на

рисунку 4.17.

Навіть за невисокої роздільної здатності на поверхні ІТАШ,

О
синтезованого за температури –5 С, виявили доволі глибокі сліди зносу у
вигляді досить чітко окреслених рисок (рис. 4.17а, б). За вищої роздільної

здатності на їх дні виявляли незначні сліди задирів, крайки слідів тертя були

рваними (що також є ознакою задирання), а вздовж цих слідів зносу часто

фіксували ознаки випучування металу внаслідок пластичного деформування

(рис. 4.17в). Все це фактографічні ознаки невисокої зносостійкості ІТАШ,

синтезованого за температури –5 О С, що узгоджується з результатами

механічних випробувань на зносостійкість.

Аналіз слідів зношування на поверхні анодованого шару, синтезованого в

О
електроліті за температури +5 С за невисокої роздільної здатності мікроскопа
практично не виявив очевидних слідів зносу в зоні контакту ІТАШ зі сталевою

кулькою (рис. 4.17д). Відзначили лише незначне згладжування рельєфу

анодованого шару, залишеного попередньою механічною обробкою. Мікро-

ренгтенівський спектральний аналіз поверхні ІТАШ по площі підтвердив

наявність у його складі оксиду алюмінію у вигляді гібситу (до складу якого
входить три молекули води) і сірки. Аналіз слідів зношування на поверхні

анодованого шару у зоні тертя за вищої роздільної здатності показав, що стале-
