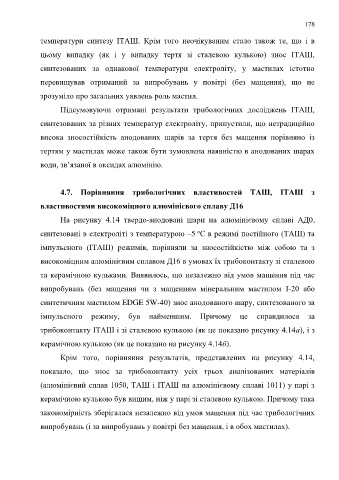

Page 178 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

178

температури синтезу ІТАШ. Крім того неочікуваним стало також те, що і в

цьому випадку (як і у випадку тертя зі сталевою кулькою) знос ІТАШ,

синтезованих за однакової температури електроліту, у мастилах істотно

перевищував отриманий за випробувань у повітрі (без мащення), що не

зрозуміло про загальних уявлень роль мастил.

Підсумовуючи отримані результати трибологічних досліджень ІТАШ,

синтезованих за різних температур електроліту, припустили, що нетрадиційно

висока зносостійкість анодованих шарів за тертя без мащення порівняно із

тертям у мастилах може також бути зумовлена наявністю в анодованих шарах

води, зв’язаної в оксидах алюмінію.

4.7. Порівняння трибологічних властивостей ТАШ, ІТАШ з

властивостями високоміцного алюмінієвого сплаву Д16

На рисунку 4.14 твердо-анодовані шари на алюмінієвому сплаві АД0,

о
синтезовані в електроліті з температурою –5 С в режимі постійного (ТАШ) та
імпульсного (ІТАШ) режимів, порівняли за зносостійкістю між собою та з

високоміцним алюмінієвим сплавом Д16 в умовах їх трибоконтакту зі сталевою

та керамічною кульками. Виявилось, що незалежно від умов мащення під час

випробувань (без мащення чи з мащенням мінеральним мастилом I-20 або

синтетичним мастилом EDGE 5W-40) знос анодованого шару, синтезованого за

імпульсного режиму, був найменшим. Причому це справдилося за

трибоконтакту ІТАШ і зі сталевою кулькою (як це показано рисунку 4.14а), і з

керамічною кулькою (як це показано на рисунку 4.14б).

Крім того, порівняння результатів, представлених на рисунку 4.14,

показало, що знос за трибоконтакту усіх трьох аналізованих матеріалів

(алюмінієвий сплав 1050, ТАШ і ІТАШ на алюмінієвому сплаві 1011) у парі з

керамічною кулькою був вищим, ніж у парі зі сталевою кулькою. Причому така

закономірність зберігалася незалежно від умов мащення під час трибологічних
випробувань (і за випробувань у повітрі без мащення, і в обох мастилах).
