Page 174 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

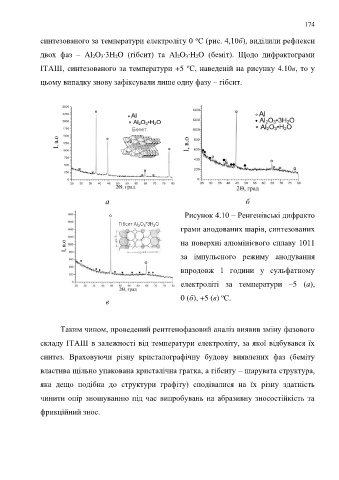

174

о
синтезованого за температури електроліту 0 С (рис. 4,10б), виділили рефлекси
двох фаз – Al 2O 3∙3H 2O (гібсит) та Al 2O 3∙H 2O (беміт). Щодо дифрактограми

о
ІТАШ, синтезованого за температури +5 С, наведеній на рисунку 4.10в, то у
цьому випадку знову зафіксували лише одну фазу – гібсит.

а б

Рисунок 4.10 – Ренгенівські дифракто

грами анодованих шарів, синтезованих

на поверхні алюмінієвого сплаву 1011

за імпульсного режиму анодування

впродовж 1 години у сульфатному

електроліті за температури –5 (а),

0 (б), +5 (в) С.
о
в

Таким чином, проведений рентгенофазовий аналіз виявив зміну фазового

складу ІТАШ в залежності від температури електроліту, за якої відбувався їх

синтез. Враховуючи різну кристалографічну будову виявлених фаз (беміту

властива щільно упакована кристалічна гратка, а гібситу – шарувата структура,

яка дещо подібна до структури графіту) сподівалися на їх різну здатність

чинити опір зношуванню під час випробувань на абразивну зносостійкість та

фрикційний знос.
