Page 176 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

176

зростання вмісту сірки у складі ІТАШ з підвищенням температури електроліту

під час синтезу (рис. 4.12). Зокрема, максимальний її вміст (5,85 мас.%) і

о
мінімальний (4,75 мас.%) виявили відповідно в ІТАШ, синтезованих при +10 С
о
о
і в діапазоні від –5 С до 0 С [336].

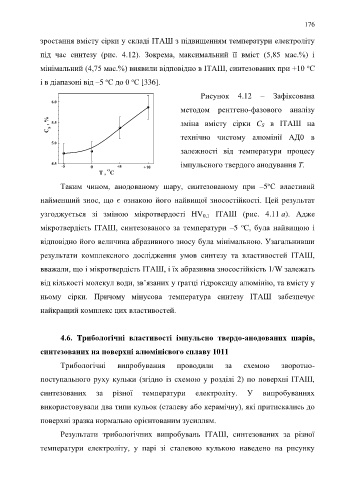

Рисунок 4.12 – Зафіксована
6.0
методом рентгено-фазового аналізу

С S , % 5.5 зміна вмісту сірки C S в ІТАШ на

технічно чистому алюмінії АД0 в
5.0
залежності від температури процесу

4.5 імпульсного твердого анодування Т.
-5 0 +5 +10
O
T , C
о
Таким чином, анодованому шару, синтезованому при –5 С властивий
найменший знос, що є ознакою його найвищої зносостійкості. Цей результат

узгоджується зі зміною мікротвердості HV 0,1 ІТАШ (рис. 4.11 а). Адже

о
мікротвердість ІТАШ, синтезованого за температури –5 С, була найвищою і
відповідно його величина абразивного зносу була мінімальною. Узагальнивши

результати комплексного дослідження умов синтезу та властивостей ІТАШ,

вважали, що і мікротвердість ІТАШ, і їх абразивна зносостійкість 1/W залежать

від кількості молекул води, зв’язаних у ґратці гідроксиду алюмінію, та вмісту у

ньому сірки. Причому мінусова температура синтезу ІТАШ забезпечує

найкращий комплекс цих властивостей.

4.6. Трибологічні властивості імпульсно твердо-анодованих шарів,

синтезованих на поверхні алюмінієвого сплаву 1011

Трибологічні випробування проводили за схемою зворотно-

поступального руху кульки (згідно із схемою у розділі 2) по поверхні ІТАШ,

синтезованих за різної температури електроліту. У випробуваннях

використовували два типи кульок (сталеву або керамічну), які притискались до

поверхні зразка нормально орієнтованим зусиллям.

Результати трибологічних випробувань ІТАШ, синтезованих за різної

температури електроліту, у парі зі сталевою кулькою наведено на рисунку
