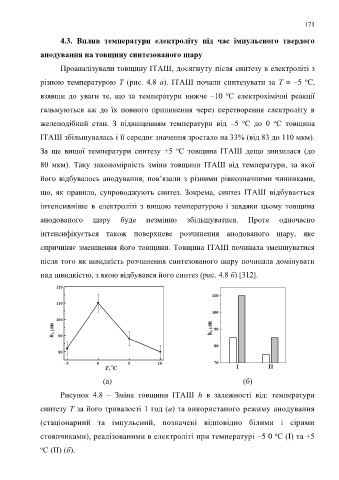

Page 171 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

171

4.3. Вплив температури електроліту під час імпульсного твердого

анодування на товщину синтезованого шару

Проаналізували товщину ІТАШ, досягнуту після синтезу в електроліті з

різною температурою Т (рис. 4.8 а). ІТАШ почали синтезувати за Т = –5 С,
о
взявши до уваги те, що за температури нижче –10 С електрохімічні реакції
о
гальмуються аж до їх повного припинення через перетворення електроліту в

о
о
желеподібний стан. З підвищенням температури від –5 С до 0 С товщина
ІТАШ збільшувалась і її середнє значення зростало на 33% (від 83 до 110 мкм).

о
За ще вищої температури синтезу +5 С товщина ІТАШ дещо знизилася (до
80 мкм). Таку закономірність зміни товщини ІТАШ від температури, за якої

його відбувалось анодування, пов’язали з різними рівнозначними чинниками,

що, як правило, супроводжують синтез. Зокрема, синтез ІТАШ відбувається

інтенсивніше в електроліті з вищою температурою і завдяки цьому товщина

анодованого шару буде незмінно збільшуватися. Проте одночасно

інтенсифікується також поверхневе розчинення анодованого шару, яке

спричиняє зменшення його товщини. Товщина ІТАШ починала зменшуватися

після того як швидкість розчинення синтезованого шару починала домінувати

над швидкістю, з якою відбувався його синтез (рис. 4.8 б) [312].

(а) (б)

Рисунок 4.8 – Зміна товщини ІТАШ h в залежності від: температури

синтезу Т за його тривалості 1 год (а) та використаного режиму анодування

(стаціонарний та імпульсний, позначені відповідно білими і сірими

о
стовпчиками), реалізованими в електроліті при температурі –5 0 С (I) та +5
о С (II) (б).
