Page 183 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

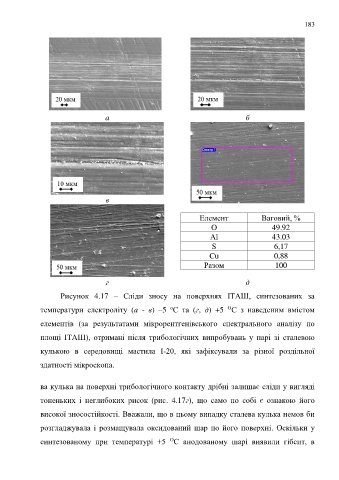

P. 183
183
a б
в
Елемент Ваговий, %
O 49.92
Al 43.03
S 6,17
Cu 0,88
Разом 100
г д
Рисунок 4.17 – Сліди зносу на поверхнях ІТАШ, синтезованих за
О
о
температури електроліту (а - в) –5 С та (г, д) +5 С з наведеним вмістом
елементів (за результатами мікрорентгенівського спектрального аналізу по
площі ІТАШ), отримані після трибологічних випробувань у парі зі сталевою
кулькою в середовищі мастила І-20, які зафіксували за різної роздільної
здатності мікроскопа.
ва кулька на поверхні трибологічного контакту дрібні залишає сліди у вигляді
тоненьких і неглибоких рисок (рис. 4.17г), що само по собі є ознакою його
високої зносостійкості. Вважали, що в цьому випадку сталева кулька немов би
розгладжувала і розмащувала оксидований шар по його поверхні. Оскільки у
О
синтезованому при температурі +5 С анодованому шарі виявили гібсит, в
