Page 186 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

186

бувався через цей тоненький прошарок гібситу, який забезпечував постійний

масо перенос між обома елементами трибопари і тому постійно відновлювався.

Кристалічна структура гібситу Al 2O 3·3H 2O шарувата, подібна на структуру

графіту. Кожен прошарок складається із двох шарів щільноупакованих

3+
гідроксильних іонів, між якими розташований шар катіонів Аl . Тоді як
кристалічна структура беміту (Al 2O 3·H 2O) щільно упакована і тому менш

схильна до перенесення на поверхню кульки під час її тертя з ІТАШ.

б

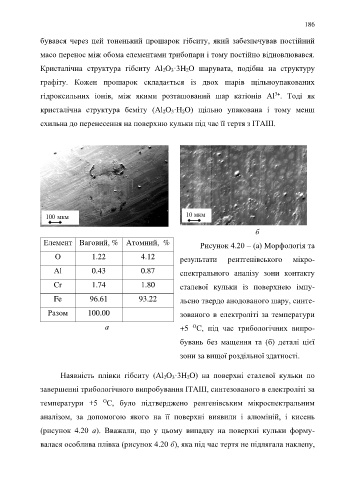

Елемент Ваговий, % Атомний, % Рисунок 4.20 – (а) Морфологія та

O 1.22 4.12 результати рентгенівського мікро-

Al 0.43 0.87 спектрального аналізу зони контакту

Cr 1.74 1.80 сталевої кульки із поверхнею імпу-

Fe 96.61 93.22 льсно твердо анодованого шару, синте-

Разом 100.00 зованого в електроліті за температури

а +5 С, під час трибологічних випро-
О
бувань без мащення та (б) деталі цієї

зони за вищої роздільної здатності.

Наявність плівки гібситу (Al 2O 3·3H 2O) на поверхні сталевої кульки по

завершенні трибологічного випробування ІТАШ, синтезованого в електроліті за

О
температури +5 С, було підтверджено ренгенівським мікроспектральним
аналізом, за допомогою якого на її поверхні виявили і алюміній, і кисень

(рисунок 4.20 а). Вважали, що у цьому випадку на поверхні кульки форму-

валася особлива плівка (рисунок 4.20 б), яка під час тертя не підлягала наклепу,
