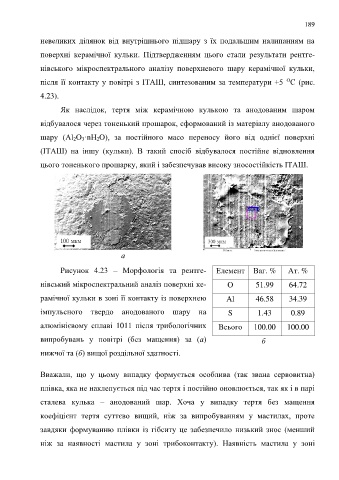

Page 189 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

189

невеликих ділянок від внутрішнього підшару з їх подальшим налипанням на

поверхні керамічної кульки. Підтвердженням цього стали результати рентге-

нівського мікроспектрального аналізу поверхневого шару керамічної кульки,

О
після її контакту у повітрі з ІТАШ, синтезованим за температури +5 С (рис.
4.23).

Як наслідок, тертя між керамічною кулькою та анодованим шаром

відбувалося через тоненький прошарок, сформований із матеріалу анодованого

шару (Al 2O 3·nH 2O), за постійного масо переносу його від однієї поверхні

(ІТАШ) на іншу (кульки). В такий спосіб відбувалося постійне відновлення

цього тоненького прошарку, який і забезпечував високу зносостійкість ІТАШ.

а

Рисунок 4.23 – Морфологія та рентге- Елемент Ваг. % Aт. %

нівський мікроспектральний аналіз поверхні ке- O 51.99 64.72

рамічної кульки в зоні її контакту із поверхнею Al 46.58 34.39

імпульсного твердо анодованого шару на S 1.43 0.89

алюмінієвому сплаві 1011 після трибологічних Всього 100.00 100.00

випробувань у повітрі (без мащення) за (а) б

нижчої та (б) вищої роздільної здатності.

Вважали, що у цьому випадку формується особлива (так звана сервовитна)

плівка, яка не наклепується під час тертя і постійно оновлюється, так як і в парі

сталева кулька – анодований шар. Хоча у випадку тертя без мащення

коефіцієнт тертя суттєво вищий, ніж за випробуванням у мастилах, проте

завдяки формуванню плівки із гібситу це забезпечило низький знос (менший

ніж за наявності мастила у зоні трибоконтакту). Наявність мастила у зоні
