Розділ 5

СИНТЕЗ ПЛАЗМО-ЕЛЕКТРОЛІТНИХ ОКСИДНИХ ШАРІВ

НА ГАЗОТЕРМІЧНИХ ПОКРИТТЯХ НА ОСНОВІ АЛЮМІНІЮ

5.1. Мікроструктура ПЕО шарів

Типові мікроструктури в поперечних перерізах покриттів показані на

рисунках 5.1 і 5.2. Зокрема, на рис. 5.1 показано структуру шару ПЕО синте-

зованого на поверхні електродугового покриття ЕДП, попередньо напиленого

на поверхню сплаву Д16 (підкладка) за допомогою дротів зі сплаву Д16 [337].

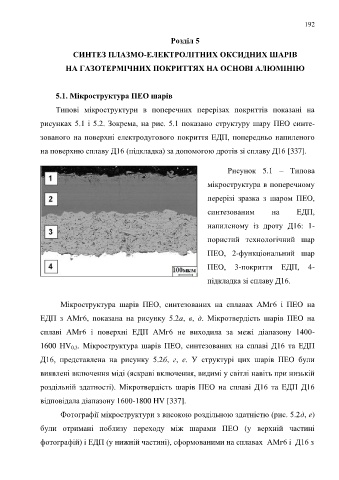

Рисунок 5.1 – Типова

мікроструктура в поперечному
перерізі зразка з шаром ПЕО,

синтезованим на ЕДП,
напиленому із дроту Д16: 1-

пористий технологічний шар
ПЕО, 2-функціональний шар

ПЕО, 3-покриття ЕДП, 4-

підкладка зі сплаву Д16.

Мікроструктура шарів ПЕО, синтезованих на сплавах АМг6 і ПЕО на

ЕДП з АМг6, показана на рисунку 5.2а, в, д. Мікротвердість шарів ПЕО на

сплаві АМг6 і поверхні ЕДП АМг6 не виходила за межі діапазону 1400-

1600 HV 0,3. Мікроструктура шарів ПЕО, синтезованих на сплаві Д16 та ЕДП

Д16, представлена на рисунку 5.2б, г, е. У структурі цих шарів ПЕО були

виявлені включення міді (яскраві включення, видимі у світлі навіть при низькій

роздільній здатності). Мікротвердість шарів ПЕО на сплаві Д16 та ЕДП Д16

відповідала діапазону 1600-1800 HV [337].

Фотографії мікроструктури з високою роздільною здатністю (рис. 5.2д, е)

були отримані поблизу переходу між шарами ПЕО (у верхній частині

фотографій) і ЕДП (у нижній частині), сформованими на сплавах АМг6 і Д16 з
