203

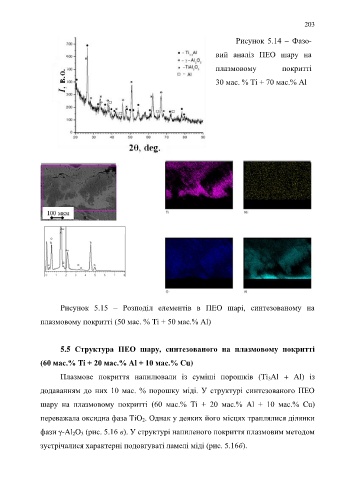

Рисунок 5.14 – Фазо-

вий аналіз ПЕО шару на

плазмовому покритті

30 мас. % Ti + 70 мас.% Al

Рисунок 5.15 – Розподіл елементів в ПЕО шарі, синтезованому на

плазмовому покритті (50 мас. % Ti + 50 мас.% Al)

5.5 Структура ПЕО шару, синтезованого на плазмовому покритті

(60 мас.% Ti + 20 мас.% Al + 10 мас.% Cu)

Плазмове покриття напилювали із суміші порошків (Ti 3Al + Al) із

додаванням до них 10 мас. % порошку міді. У структурі синтезованого ПЕО

шару на плазмовому покритті (60 мас.% Ti + 20 мас.% Al + 10 мас.% Cu)

переважала оксидна фаза TiO 2. Однак у деяких його місцях траплялися ділянки

фази γ-Al 2O 3 (рис. 5.16 в). У структурі напиленого покриття плазмовим методом

зустрічалися характерні подовгуваті ламелі міді (рис. 5.16б).
