Page 205 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

205

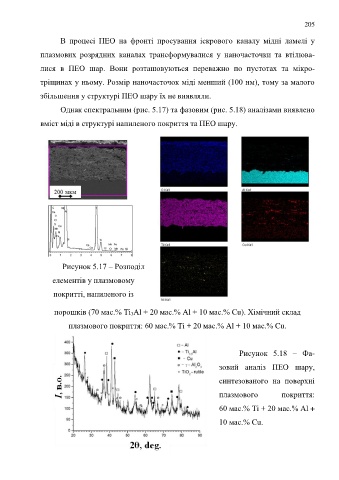

В процесі ПЕО на фронті просування іскрового каналу мідні ламелі у

плазмових розрядних каналах трансформувалися у наночасточки та втілюва-

лися в ПЕО шар. Вони розташовуються переважно по пустотах та мікро-

тріщинах у ньому. Розмір наночасточок міді менший (100 нм), тому за малого

збільшення у структурі ПЕО шару їх не виявляли.

Однак спектральним (рис. 5.17) та фазовим (рис. 5.18) аналізами виявлено

вміст міді в структурі напиленого покриття та ПЕО шару.

Рисунок 5.17 – Розподіл
елементів у плазмовому

покритті, напиленого із

порошків (70 мас.% Ti 3Al + 20 мас.% Al + 10 мас.% Cu). Хімічний склад

плазмового покриття: 60 мас.% Ti + 20 мас.% Al + 10 мас.% Cu.

Рисунок 5.18 – Фа-

зовий аналіз ПЕО шару,
синтезованого на поверхні

плазмового покриття:
60 мас.% Ti + 20 мас.% Al +

10 мас.% Cu.
