Page 209 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

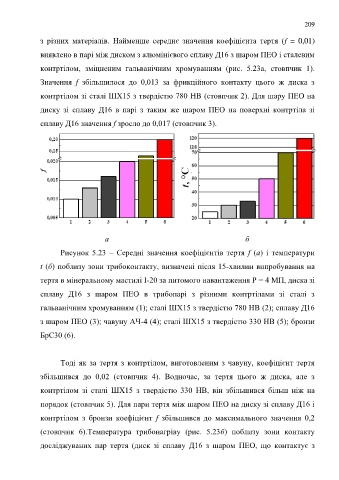

209

з різних матеріалів. Найменше середнє значення коефіцієнта тертя (f = 0,01)

виявлено в парі між диском з алюмінієвого сплаву Д16 з шаром ПЕО і сталевим

контртілом, зміцненим гальванічним хромуванням (рис. 5.23а, стовпчик 1).

Значення f збільшилося до 0,013 за фрикційного контакту цього ж диска з

контртілом зі сталі ШХ15 з твердістю 780 HB (стовпчик 2). Для шару ПЕО на

диску зі сплаву Д16 в парі з таким же шаром ПЕО на поверхні контртіла зі

сплаву Д16 значення f зросло до 0,017 (стовпчик 3).

а б

Рисунок 5.23 – Середні значення коефіцієнтів тертя f (а) і температури

t (б) поблизу зони трибоконтакту, визначені після 15-хвилин випробування на

тертя в мінеральному мастилі І-20 за питомого навантаження P = 4 МП, диска зі

сплаву Д16 з шаром ПЕО в трибопарі з різними контртілами зі сталі з
гальванічним хромуванням (1); сталі ШХ15 з твердістю 780 НВ (2); сплаву Д16

з шаром ПЕО (3); чавуну АЧ-4 (4); сталі ШХ15 з твердістю 330 НВ (5); бронзи
БрС30 (6).

Тоді як за тертя з контртілом, виготовленим з чавуну, коефіцієнт тертя

збільшився до 0,02 (стовпчик 4). Водночас, за тертя цього ж диска, але з

контртілом зі сталі ШХ15 з твердістю 330 НВ, він збільшився більш ніж на

порядок (стовпчик 5). Для пари тертя між шаром ПЕО на диску зі сплаву Д16 і

контртілом з бронзи коефіцієнт f збільшився до максимального значення 0,2

(стовпчик 6).Температура трибонагріву (рис. 5.23б) поблизу зони контакту

досліджуваних пар тертя (диск зі сплаву Д16 з шаром ПЕО, що контактує з
