Page 215 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

215

Відомо, що під час тертя в активному середовищі (з добавками гліцерину)

можуть виникати умови для селективного переносу між елементами трибопари,

до яких належать мідь або мідний сплав і сталь . Для перевірки можливості реа-

Спектр 1 Спектр 2

Елемент Ваг.% Aт.% Елемент Ваг.% Aт.%
O K 39.05 45.67 O K 24.10 48.93
Spectrum1
Спектр 1
Mg K 0.84 0.65 Mg K 0.56 0.75
Al K 25.02 17.35 Al K 12.51 15.05
Si K 1.66 1.11 Si K 3.75 4.34
Спектр 2
Spectrum2 P K 1.29 0.78 Fe K 0.75 0.43
S K 2.93 1.71 Mn K 0.34 0.21
K K 0.84 0.40 K K 2.02 1.68
Ca K 1.43 0.67 Cu K 55.97 28.61
20 мкм Cu L 1.88 0.55 Всього 100.00
20m

Zn L 6.24 1.79
Всього 100.00
а б в

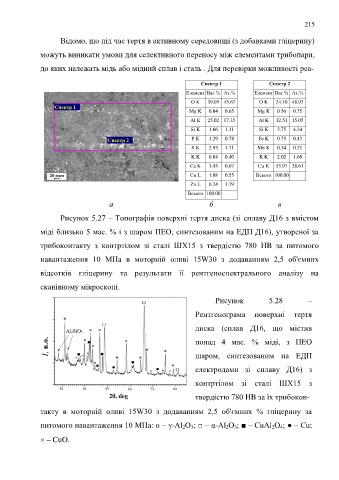

Рисунок 5.27 – Топографія поверхні тертя диска (зі сплаву Д16 з вмістом

міді близько 5 мас. % і з шаром ПЕО, синтезованим на ЕДП Д16), утвореної за

трибоконтакту з контртілом зі сталі ШХ15 з твердістю 780 HB за питомого

навантаження 10 МПа в моторній оливі 15W30 з додаванням 2,5 об'ємних

відсотків гліцерину та результати її рентгеноспектрального аналізу на

сканівному мікроскопі.

Рисунок 5.28 –

Рентгенограма поверхні тертя

диска (сплав Д16, що містив
Al2SiO5
I, в.о. понад 4 мас. % міді, з ПЕО

шаром, синтезованим на ЕДП

електродами зі сплаву Д16) з

контртілом зі сталі ШХ15 з
24 36 48 60 72 84
2, deg твердістю 780 HB за їх трибокон-
2θ, deg.

такту в моторній оливі 15W30 з додаванням 2,5 об'ємних % гліцерину за

питомого навантаження 10 МПа: o – γ-Al 2O 3; □ – α-Al 2O 3; ■ – CuAl 2O 4; ● – Cu;

 – CuO.
