Page 218 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

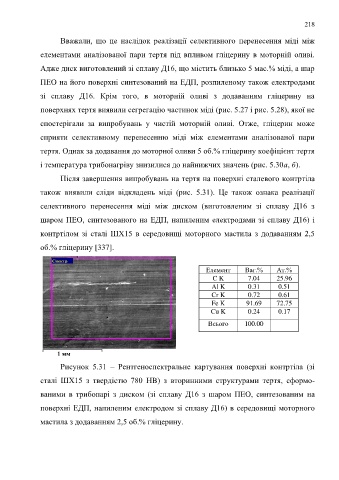

218

Вважали, що це наслідок реалізації селективного перенесення міді між

елементами аналізованої пари тертя під впливом гліцерину в моторній оливі.

Адже диск виготовлений зі сплаву Д16, що містить близько 5 мас.% міді, а шар

ПЕО на його поверхні синтезований на ЕДП, розпиленому також електродами

зі сплаву Д16. Крім того, в моторній оливі з додаванням гліцерину на

поверхнях тертя виявили сегрегацію частинок міді (рис. 5.27 і рис. 5.28), якої не

спостерігали за випробувань у чистій моторній оливі. Отже, гліцерин може

сприяти селективному перенесенню міді між елементами аналізованої пари

тертя. Однак за додавання до моторної оливи 5 об.% гліцерину коефіцієнт тертя

і температура трибонагріву знизилися до найнижчих значень (рис. 5.30а, б).

Після завершення випробувань на тертя на поверхні сталевого контртіла

також виявили сліди відкладень міді (рис. 5.31). Це також ознака реалізації

селективного перенесення міді між диском (виготовленим зі сплаву Д16 з

шаром ПЕО, синтезованого на ЕДП, напиленим електродами зі сплаву Д16) і

контртілом зі сталі ШХ15 в середовищі моторного мастила з додаванням 2,5

об.% гліцерину [337].
Spectrum
Спектр
Елемент Ваг.% Ат.%
C K 7.04 25.96
Al K 0.31 0.51
Cr K 0.72 0.61
Fe K 91.69 72.75
Cu K 0.24 0.17

Всього 100.00

1 мм
1mm

Рисунок 5.31 – Рентгеноспектральне картування поверхні контртіла (зі

сталі ШХ15 з твердістю 780 HB) з вторинними структурами тертя, сформо-
ваними в трибопарі з диском (зі сплаву Д16 з шаром ПЕО, синтезованим на

поверхні ЕДП, напиленим електродом зі сплаву Д16) в середовищі моторного

мастила з додаванням 2,5 об.% гліцерину.
