Page 262 - УДК

262

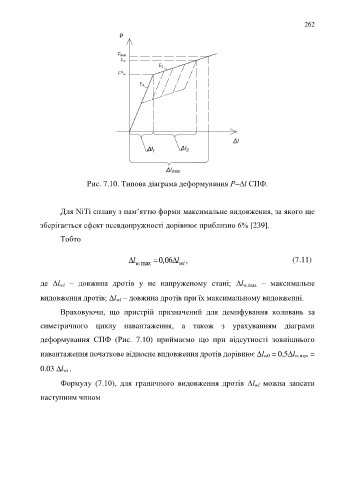

Рис. 7.10. Типова діаграма деформування Рl СПФ.

Для NiTi сплаву з пам’яттю форми максимальне видовження, за якого ще

зберігається ефект псевдопружності дорівнює приблизно 6% [239].

Тобто

l  w .max  0,06 l  wi , (7.11)

де l wi – довжина дротів у не напруженому стані; l w.max – максимальне

видовження дротів; l wl – довжина дротів при їх максимальному видовженні.

Враховуючи, що пристрій призначений для демпфування коливань за

симетричного циклу навантаження, а також з урахуванням діаграми

деформування СПФ (Рис. 7.10) приймаємо що при відсутності зовнішнього

навантаження початкове відносне видовження дротів дорівнює l w0 = 0,5l w.max =

0.03 l wi .

Формулу (7.10), для граничного видовження дротів l wl можна запсати

наступним чином
