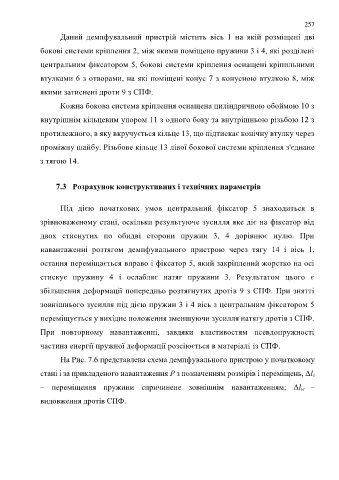

257

Даний демпфувальний пристрій містить вісь 1 на якій розміщені дві

бокові системи кріплення 2, між якими поміщено пружини 3 і 4, які розділені

центральним фіксатором 5, бокові системи кріплення оснащені кріпильними

втулками 6 з отворами, на які поміщені конус 7 з конусною втулкою 8, між

якими затиснені дроти 9 з СПФ.

Кожна бокова система кріплення оснащена циліндричною обоймою 10 з

внутрішнім кільцевим упором 11 з одного боку та внутрішньою різьбою 12 з

протилежного, в яку вкручується кільце 13, що підтискає конічну втулку через

проміжну шайбу. Різьбове кільце 13 лівої бокової системи кріплення з'єднане

з тягою 14.

7.3 Розрахунок конструктивних і технічних параметрів

Під дією початкових умов центральний фіксатор 5 знаходиться в

зрівноваженому стані, оскільки результуюче зусилля яке діє на фіксатор від

двох стиснутих по обидві сторони пружин 3, 4 дорівнює нулю. При

навантаженні розтягом демпфувального пристрою через тягу 14 і вісь 1,

остання переміщається вправо і фіксатор 5, який закріплений жорстко на осі

стискує пружину 4 і ослабляє натяг пружини 3. Результатом цього є

збільшення деформації попередньо розтягнутих дротів 9 з СПФ. При знятті

зовнішнього зусилля під дією пружин 3 і 4 вісь з центральним фіксатором 5

переміщується у вихідне положення зменшуючи зусилля натягу дротів з СПФ.

При повторному навантаженні, завдяки властивостям псевдопружності

частина енергії пружної деформації розсіюється в матеріалі із СПФ.

На Рис. 7.6 представлена схема демпфувального пристрою у початковому

стані і за прикладеного навантаження Р з позначенням розмірів і переміщень, Δl s

– переміщення пружини спричинене зовнішнім навантаженням; Δl w –

видовження дротів СПФ.
