258

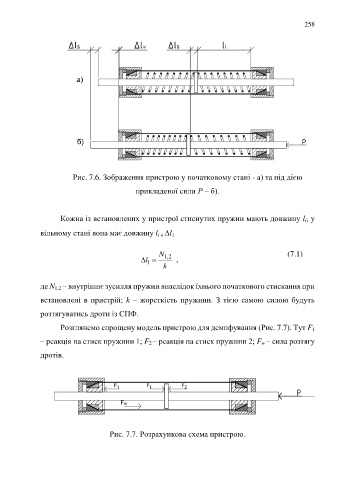

Рис. 7.6. Зображення пристрою у початковому стані - а) та під дією

прикладеної сили Р – б).

Кожна із встановлених у пристрої стиснутих пружин мають довжину l i, у

вільному стані вона має довжину l і + l 1

N 1,2 (7.1)
l   ,
1
k

де N 1,2 – внутрішнє зусилля пружин внаслідок їхнього початкового стискання при

встановлені в пристрій; k – жорсткість пружини. З тією самою силою будуть

розтягуватись дроти із СПФ.

Розглянемо спрощену модель пристрою для демпфування (Рис. 7.7). Тут F 1

– реакція на стиск пружини 1; F 2 – реакція на стиск пружини 2; F w – сила розтягу

дротів.

Рис. 7.7. Розрахункова схема пристрою.
