Page 253 - УДК

253

Зіставлення температур фазових переходів під час нагрівання та

охолодження також підтверджує зворотний характер зміни кристалографічної

структури досліджуваного матеріалу. Під час нагрівання фазовий перехід

відбувається в діапазоні температур між –30,5 С та 28 С, а температура

переходу становить –0,7 С. Водночас фазовий перехід від аустеніту до

мартенситу за охолодження відбувається між –44,5 С та 22,5 С, а тепловий

потік досягає максимуму при –9,2 С.

Зміна ентальпії, спричинена фазовими переходами становила

3,547 Дж/г під час нагрівання та 3,78 Дж/г за охолодження (Рис. 7.2).

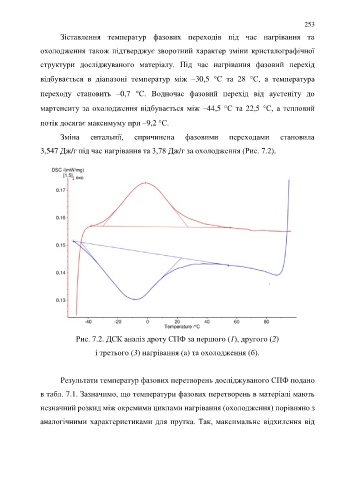

Рис. 7.2. ДСК аналіз дроту СПФ за першого (1), другого (2)

і третього (3) нагрівання (а) та охолодження (б).

Результати температур фазових перетворень досліджуваного СПФ подано

в табл. 7.1. Зазначимо, що температури фазових перетворень в матеріалі мають

незначний розкид між окремими циклами нагрівання (охолодження) порівняно з

аналогічними характеристиками для прутка. Так, максимальне відхилення від
