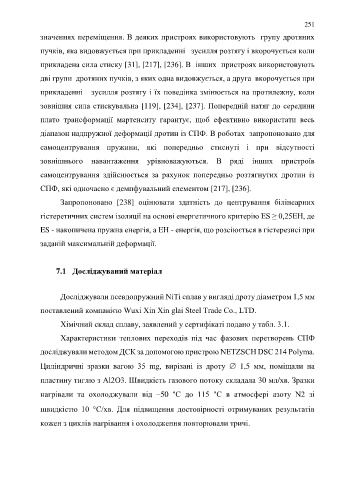

Page 251 - УДК

251

значеннях переміщення. В деяких пристроях використовують групу дротяних

пучків, яка видовжується при прикладенні зусилля розтягу і вкорочується коли

прикладена сила стиску [31], [217], [236]. В інших пристроях використовують

дві групи дротяних пучків, з яких одна видовжується, а друга вкорочується при

прикладенні зусилля розтягу і їх поведінка змінюється на протилежну, коли

зовнішня сила стискувальна [119], [234], [237]. Попередній натяг до середини

плато трансформації мартенситу гарантує, щоб ефективно використати весь

діапазон надпружної деформації дротин із СПФ. В роботах запропоновано для

самоцентрування пружини, які попередньо стиснуті і при відсутності

зовнішнього навантаження урівноважуються. В ряді інших пристроїв

самоцентрування здійснюється за рахунок попередньо розтягнутих дротин із

СПФ, які одночасно є демпфувальний елементом [217], [236].

Запропоновано [238] оцінювати здатність до центрування білінеарних

гістеретичних систем ізоляції на основі енергетичного критерію ES ≥ 0,25EH, де

ES - накопичена пружна енергія, а EH - енергія, що розсіюється в гістерезисі при

заданій максимальній деформації.

7.1 Досліджуваний матеріал

Досліджували псевдопружний NiTi сплав у вигляді дроту діаметром 1,5 мм

поставлений компанією Wuxi Xin Xin glai Steel Trade Co., LTD.

Хімічний склад сплаву, заявлений у сертифікаті подано у табл. 3.1.

Характеристики теплових переходів під час фазових перетворень СПФ

досліджували методом ДСК за допомогою пристрою NETZSCH DSC 214 Polyma.

Циліндричні зразки вагою 35 mg, вирізані із дроту  1,5 мм, поміщали на

пластину тиглю з Al2O3. Швидкість газового потоку складала 30 мл/хв. Зразки

нагрівали та охолоджували від –50 °С до 115 °С в атмосфері азоту N2 зі

швидкістю 10 С/хв. Для підвищення достовірності отримуваних результатів

кожен з циклів нагрівання і охолодження повторювали тричі.
