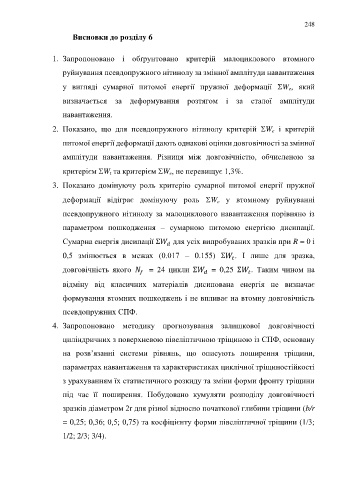

Page 248 - УДК

248

Висновки до розділу 6

1. Запропоновано і обґрунтовано критерій малоциклового втомного

руйнування псевдопружного нітинолу за змінної амплітуди навантаження

у вигляді сумарної питомої енергії пружної деформації W e, який

визначається за деформування розтягом і за сталої амплітуди

навантаження.

2. Показано, що для псевдопружного нітинолу критерій W e і критерій

питомої енергії деформації дають однакові оцінки довговічності за змінної

амплітуди навантаження. Різниця між довговічністю, обчисленою за

критерієм W t та критерієм W e, не перевищує 1,3%.

3. Показано домінуючу роль критерію сумарної питомої енергії пружної

деформації відіграє домінуючу роль W е у втомному руйнуванні

псевдопружного нітинолу за малоциклового навантаження порівняно із

параметром пошкодження – сумарною питомою енергією дисипації.

Сумарна енергія дисипації Σ для усіх випробуваних зразків при R = 0 і

0,5 змінюється в межах (0.017 – 0.155) Σ . І лише для зразка,

довговічність якого = 24 цикли Σ = 0,25 Σ . Таким чином на

відміну від класичних матеріалів дисипована енергія не визначає
формування втомних пошкоджень і не впливає на втомну довговічність

псевдопружних СПФ.

4. Запропоновано методику прогнозування залишкової довговічності

циліндричних з поверхневою півеліптичною тріщиною із СПФ, основану

на розв’язанні системи рівнянь, що описують поширення тріщини,

параметрах навантаження та характеристиках циклічної тріщиностійкості
з урахуванням їх статистичного розкиду та зміни форми фронту тріщини

під час її поширення. Побудовано кумуляти розподілу довговічності
зразків діаметром 2r для різної відносно початкової глибини тріщини (b/r

= 0,25; 0,36; 0,5; 0,75) та коефіцієнту форми півеліптичної тріщини (1/3;
1/2; 2/3; 3/4).
