260

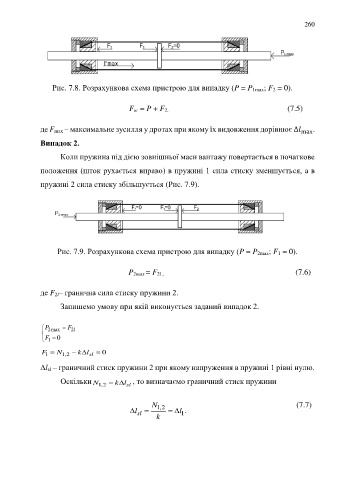

Рис. 7.8. Розрахункова схема пристрою для випадку (P = P 1max; F 2 = 0).

F w = P + F 2. (7.5)

де F max – максимальне зусилля у дротах при якому їх видовження дорівнює ∆ max .
Випадок 2.

Коли пружина під дією зовнішньої маси вантажу повертається в початкове

положення (шток рухається вправо) в пружині 1 сила стиску зменшується, а в

пружині 2 сила стиску збільшується (Рис. 7.9).

Рис. 7.9. Розрахункова схема пристрою для випадку (P = P 2max; F 1 = 0).

P 2max = F 2l , (7.6)

де F 2l– гранична сила стиску пружини 2.

Запишемо умову при якій виконується заданий випадок 2.

 P 2max  F 2l

 F  0
1
F  N 1,2   sl  0
k l
1
Δl sl – граничний стиск пружини 2 при якому напруження в пружині 1 рівні нулю.

Оскільки N  k l , то визначаємо граничний стиск пружини
1,2 sl

N (7.7)
l  sl  1,2  l  .
1
k
