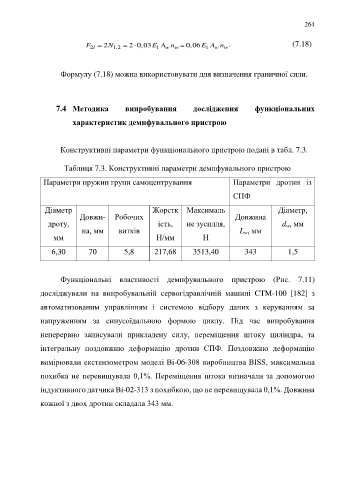

264


F 2l  2N 1,2  2 0,03E A n  0,06 E A n . (7.18)
w
1
w
w
w
1
Формулу (7.18) можна використовувати для визначення граничної сили.

7.4 Методика випробування дослідження функціональних

характеристик демпфувального пристрою

Конструктивні параметри функціонального пристрою подані в табл. 7.3.

Таблиця 7.3. Конструктивні параметри демпфувального пристрою

Параметри пружин групи самоцентрування Параметри дротин із

СПФ

Діаметр Жорстк Максималь Діаметр,
Довжи- Робочих Довжина
дроту, ість, не зусилля, d w, мм
на, мм витків L w, мм
мм Н/мм Н

6,30 70 5,8 217,68 3513,40 343 1,5

Функціональні властивості демпфувального пристрою (Рис. 7.11)

досліджували на випробувальній сервогідравлічній машині CTM-100 [182] з

автоматизованим управлінням і системою відбору даних з керуванням за

напруженням за синусоїдальною формою циклу. Під час випробування

неперервно записували прикладену силу, переміщення штоку циліндра, та

інтегральну поздовжню деформацію дротин СПФ. Поздовжню деформацію

вимірювали екстензометром моделі Bi-06-308 виробництва BISS, максимальна

похибка не перевищувала 0,1%. Переміщення штока визначали за допомогою

індуктивного датчика Bi-02-313 з похибкою, що не перевищувала 0,1%. Довжина

кожної з двох дротин складала 343 мм.
