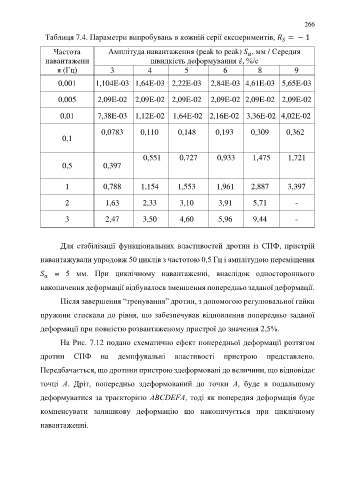

Page 266 - УДК

266

Таблиця 7.4. Параметри випробувань в кожній серії експериментів, = − 1

Частота Амплітуда навантаження (peak to peak) , мм / Середня

навантаженн швидкість деформування ̇, %/с
я (Гц) 3 4 5 6 8 9

0,001 1,104E-03 1,64E-03 2,22E-03 2,84E-03 4,61E-03 5,65E-03

0,005 2,09E-02 2,09E-02 2,09E-02 2,09E-02 2,09E-02 2,09E-02

0,01 7,38E-03 1,12E-02 1,64E-02 2,16E-02 3,36E-02 4,02E-02

0,0783 0,110 0,148 0,193 0,309 0,362
0,1

0,551 0,727 0,933 1,475 1,721
0,5 0,397

1 0,788 1,154 1,553 1,961 2,887 3,397

2 1,63 2,33 3,10 3,91 5,71 -

3 2,47 3,50 4,60 5,96 9,44 -

Для стабілізації функціональних властивостей дротин із СПФ, пристрій

навантажували упродовж 50 циклів з частотою 0,5 Гц і амплітудою переміщення

= 5 мм. При циклічному навантаженні, внаслідок одностороннього

накопичення деформації відбувалося зменшення попередньо заданої деформації.

Після завершення “тренування” дротин, з допомогою регулювальної гайки

пружини стискали до рівня, що забезпечував відновлення попередньо заданої

деформації при повністю розвантаженому пристрої до значення 2,5%.

На Рис. 7.12 подано схематично ефект попередньої деформації розтягом

дротин СПФ на демпфувальні властивості пристрою представлено.

Передбачається, що дротини пристрою здеформовані до величини, що відповідає

точці А. Дріт, попередньо здеформований до точки А, буде в подальшому

деформуватися за траєкторією ABСDEFA, тоді як попередня деформація буде

компенсувати залишкову деформацію що накопичується при циклічному

навантаженні.
