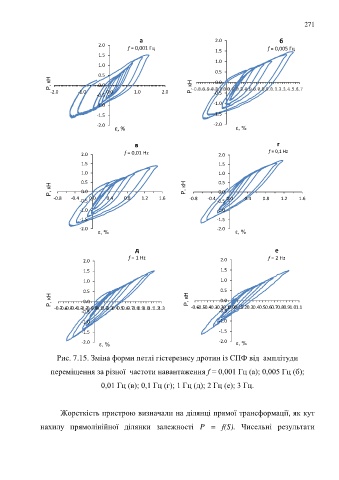

Рис. 7.15. Зміна форми петлі гістерезису дротин із СПФ від амплітуди
переміщення за різної частоти навантаження f = 0,001 Гц (а); 0,005 Гц (б);

0,01 Гц (в); 0,1 Гц (г); 1 Гц (д); 2 Гц (е); 3 Гц.

Жорсткість пристрою визначали на ділянці прямої трансформації, як кут
нахилу прямолінійної ділянки залежності P = f(S). Чисельні результати
