Загалом для всіх частот навантаження значення відновлювальної сили в
кінці зворотної трансформації знаходиться в діапазоні від -75 Н до 250 Н.
Отримані значення відновлювальної сили пристрою при знятті зовнішнього
навантаження, добре узгоджуються із результатами інших авторів для подібних
демпфувальних пристроїв, наприклад [217], де максимальна відновлювальна
сила дорівнювала 250 Н.
250
Sa =3 mm
4 mm
5 mm
6 mm
Нахил, Н/мм 200 9 mm
8 mm
150
0.001 0.01 0.1 1 10
f, Гц
а
350
250
150
F centr , Н 50
Sa =3 mm
-50
4 mm
5 mm
-150 6 mm
8 mm
9 mm
-250
0.001 0.01 0.1 1 10
f, Гц
б

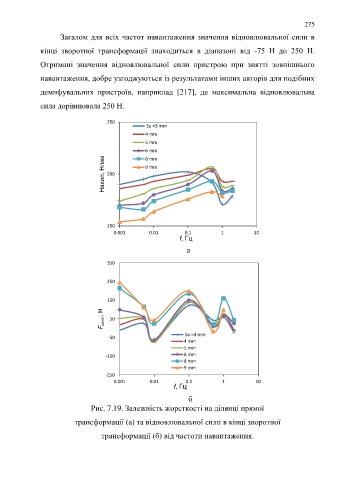

Рис. 7.19. Залежність жорсткості на ділянці прямої
трансформації (а) та відновлювальної сили в кінці зворотної
трансформації (б) від частоти навантаження.
