273

На Рис. 7.17а представлені залежності жорсткості пристрою на ділянці

прямої трансформації від амплітуди переміщення. Характер зміни жорсткості

пристрою із збільшенням амплітуди переміщення істотно залежить від частоти

навантаження. Жорсткість неперервно зменшується із збільшенням амплітуди

переміщення від 3 до 9 мм в діапазоні частот навантаження (0,0001 – 0,1) Гц,

проте в інтервалі частот 1 – 3 Гц, спостерігали збільшення жорсткості пристрою

при амплітуді 4 мм порівняно із = 3 мм, в подальшому в діапазоні = 4 – 9

мм її монотонне зменшення.

250
0,001 Hz
0,005 Hz
0,01 Hz
0,1 Hz
0,5 Hz
1 Hz
Нахил, Н/мм 200 а
2 Hz

150
2 4 6 8 10
S , мм
a
300
0,001 Hz
0,005 Hz
250
0,01 Hz
0,1 Hz
200 0,5 Hz
1 Hz
150 2 Hz
F centr , Н 100 б

50

0

-50
-100
2 4 6 8 10
S , мм
a

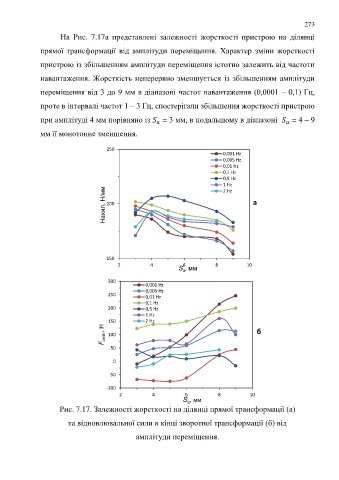

Рис. 7.17. Залежності жорсткості на ділянці прямої трансформації (а)

та відновлювальної сили в кінці зворотної трансформації (б) від

амплітуди переміщення.
