Page 270 - УДК

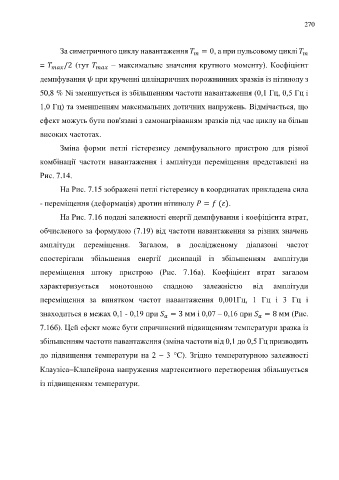

270

За симетричного циклу навантаження = 0, а при пульсовому циклі

= /2 (тут – максимальне значення крутного моменту). Коефіцієнт
демпфування при крученні циліндричних порожнинних зразків із нітинолу з

50,8 % Ni зменшується із збільшенням частоти навантаження (0,1 Гц, 0,5 Гц і

1,0 Гц) та зменшенням максимальних дотичних напружень. Відмічається, що

ефект можуть бути пов'язані з самонагріванням зразків під час циклу на більш

високих частотах.

Зміна форми петлі гістерезису демпфувального пристрою для різної
комбінації частоти навантаження і амплітуди переміщення представлені на

Рис. 7.14.
На Рис. 7.15 зображені петлі гістерезису в координатах прикладена сила

- переміщення (деформація) дротин нітинолу = ( ).

На Рис. 7.16 подані залежності енергії демпфування і коефіцієнта втрат,

обчисленого за формулою (7.19) від частоти навантаження за різних значень

амплітуди переміщення. Загалом, в дослідженому діапазоні частот

спостерігали збільшення енергії дисипації із збільшенням амплітуди

переміщення штоку пристрою (Рис. 7.16а). Коефіцієнт втрат загалом

характеризується монотонною спадною залежністю від амплітуди

переміщення за винятком частот навантаження 0,001Гц, 1 Гц і 3 Гц і

знаходиться в межах 0,1 - 0,19 при = 3 мм і 0,07 – 0,16 при = 8 мм (Рис.

7.16б). Цей ефект може бути спричинений підвищенням температури зразка із

збільшенням частоти навантаження (зміна частоти від 0,1 до 0,5 Гц призводить

до підвищення температури на 2 – 3 °C). Згідно температурною залежності

КлаузісаКлапейрона напруження мартенситного перетворення збільшується

із підвищенням температури.
