265

а б

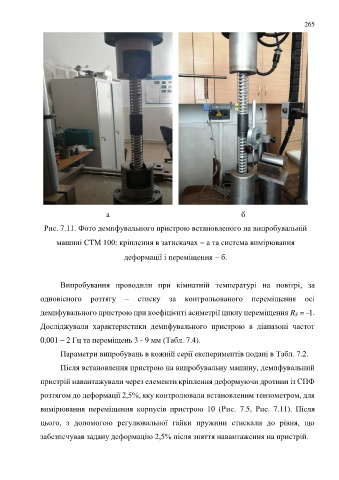

Рис. 7.11. Фото демпфувального пристрою встановленого на випробувальній

машині СТМ 100: кріплення в затискачах  а та система вимірювання

деформації і переміщення  б.

Випробування проводили при кімнатній температурі на повітрі, за
одновісного розтягу – стиску за контрольованого переміщення осі

демпфувального пристрою при коефіцієнті асиметрії циклу переміщення R S = -1.
Досліджували характеристики демпфувального пристрою в діапазоні частот

0,001 – 2 Гц та переміщень 3 - 9 мм (Табл. 7.4).

Параметри випробувань в кожній серії експериментів подані в Табл. 7.2.

Після встановлення пристрою на випробувальну машину, демпфувальний

пристрій навантажували через елементи кріплення деформуючи дротини із СПФ

розтягом до деформації 2,5%, яку контролювали встановленим тензометром, для

вимірювання переміщення корпусів пристрою 10 (Рис. 7.5, Рис. 7.11). Після

цього, з допомогою регулювальної гайки пружини стискали до рівня, що

забезпечував задану деформацію 2,5% після зняття навантаження на пристрій.
