Із збільшенням частоти навантаження від 0,001 Гц до 0,005 Гц енергія
дисипації для всіх амплітуд переміщення зростає (Рис. 7.18а), а в подальшому
монотонно спадає. Винятком є лише частотна залежність енергії дисипації за
максимальної амплітуди переміщення ( = 9 мм), за якої спостерігається
неперервне зменшення Δ із збільшенням частоти навантаження.
8
Sa =3 mm
7 4 mm
5 mm
6 mm
6 8 mm
9 mm
5
4 , Дж
W d
3
2
1
0
1.E-03 1.E-02 1.E-01 1.E+00 1.E+01
ε, %/с
а
0.3
Sa =3 mm
4 mm
5 mm
6 mm
8 mm
0.2 9 mm
/2πW
η =W d 0.1
0
1.E-03 1.E-02 1.E-01 1.E+00 1.E+01
ε,%/c
б

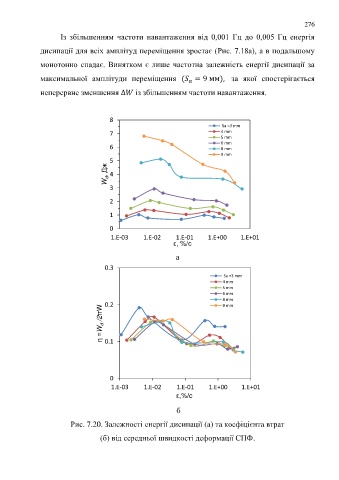

Рис. 7.20. Залежності енергії дисипації (а) та коефіцієнта втрат
(б) від середньої швидкості деформації СПФ.
