277

Коефіцієнт втрат немонотонно змінюється із збільшенням частоти

навантаження (Рис. 7.18б), досягаючи максимального значення при частоті

навантаження 0,01 Гц і лише за амплітуди переміщення 3 мм, максимум

коефіцієнта втрат спостерігається при 0,005 Гц. При подальшому збільшенні

частоти навантаження до 0,1 Гц коефіцієнт втрат стрімко зменшується. Треба

зазначити, що в діапазоні (0,01 – 3) Гц частотні залежності коефіцієнта втрат

майже співпадають за винятком амплітуди переміщення = 3 і 4 мм.

250
Sa =3 mm
4 mm
5 mm
6 mm
Нахил, Н/мм 200 9 mm а
8 mm

150
0.001 0.01 0.1 1 10
ε, %/с
400
Sa =3 mm
4 mm
5 mm
300
6 mm
8 mm
9 mm
200
F centr , Н 100 б

0

-100
0.001 0.01 0.1 1 10
ε, %/с

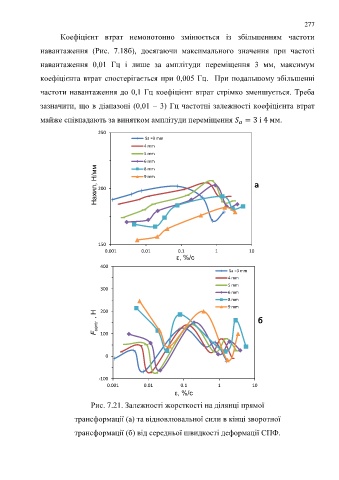

Рис. 7.21. Залежності жорсткості на ділянці прямої

трансформації (а) та відновлювальної сили в кінці зворотної

трансформації (б) від середньої швидкості деформації СПФ.
