282

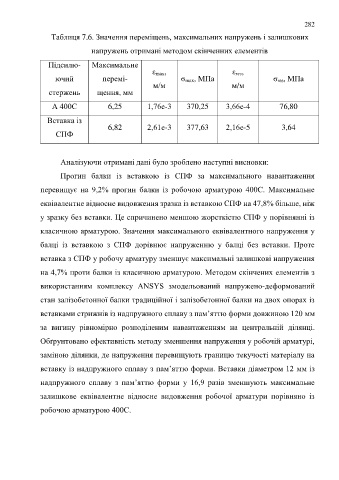

Таблиця 7.6. Значення переміщень, максимальних напружень і залишкових

напружень отримані методом скінченних елементів
Підсилю- Максимальне
ε max, ε res,
ючий перемі- σ max, МПа σ res, МПа
м/м м/м
стержень щення, мм

А 400С 6,25 1,76е-3 370,25 3,66е-4 76,80

Вставка із
6,82 2,61е-3 377,63 2,16е-5 3,64
СПФ

Аналізуючи отримані дані було зроблено наступні висновки:

Прогин балки із вставкою із СПФ за максимального навантаження

перевищує на 9,2% прогин балки із робочою арматурою 400С. Максимальне

еквівалентне відносне видовження зразка із вставкою СПФ на 47,8% більше, ніж

у зразку без вставки. Це спричинено меншою жорсткістю СПФ у порівнянні із

класичною арматурою. Значення максимального еквівалентного напруження у

балці із вставкою з СПФ дорівнює напруженню у балці без вставки. Проте

вставка з СПФ у робочу арматуру зменшує максимальні залишкові напруження

на 4,7% проти балки із класичною арматурою. Методом скінчених елементів з

використанням комплексу ANSYS змодельований напружено-деформований

стан залізобетонної балки традиційної і залізобетонної балки на двох опорах із

вставками стрижнів із надпружного сплаву з пам’яттю форми довжиною 120 мм

за вигину рівномірно розподіленим навантаженням на центральній ділянці.

Обґрунтовано ефективність методу зменшення напруження у робочій арматурі,

заміною ділянки, де напруження перевищують границю текучості матеріалу на

вставку із надпружного сплаву з пам’яттю форми. Вставки діаметром 12 мм із

надпружного сплаву з пам’яттю форми у 16,9 разів зменшують максимальне

залишкове еквівалентне відносне видовження робочої арматури порівняно із

робочою арматурою 400С.
