Page 286 - УДК

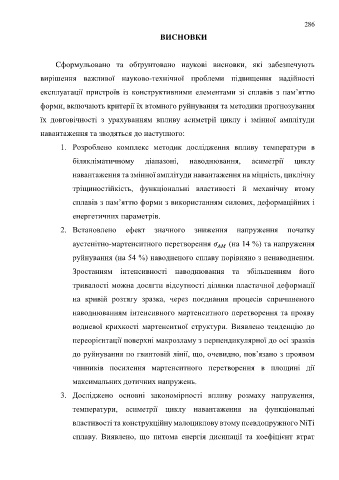

286

ВИСНОВКИ

Cформульовано та обґрунтовано наукові висновки, які забезпечують

вирішення важливої науково-технічної проблеми підвищення надійності

експлуатації пристроїв із конструктивними елементами зі сплавів з пам’яттю

форми, включають критерії їх втомного руйнування та методики прогнозування

їх довговічності з урахуванням впливу асиметрії циклу і змінної амплітуди

навантаження та зводяться до наступного:1

1. Розроблено комплекс методик дослідження впливу температури в

білякліматичному діапазоні, наводнювання, асиметрії циклу

навантаження та змінної амплітуди навантаження на міцність, циклічну

тріщиностійкість, функціональні властивості й механічну втому

сплавів з пам’яттю форми з використанням силових, деформаційних і

енергетичних параметрів.

2. Встановлено ефект значного зниження напруження початку

аустенітно-мартенситного перетворення (на 14 %) та напруження

руйнування (на 54 %) наводненого сплаву порівняно з ненаводненим.
Зростанням інтенсивності наводнювання та збільшенням його

тривалості можна досягти відсутності ділянки пластичної деформації
на кривій розтягу зразка, через поєднання процесів спричиненого

наводнюванням інтенсивного мартенситного перетворення та прояву

водневої крихкості мартенситної структури. Виявлено тенденцію до

переорієнтації поверхні макрозламу з перпендикулярної до осі зразків

до руйнування по гвинтовій лінії, що, очевидно, пов’язано з проявом

чинників посилення мартенситного перетворення в площині дії

максимальних дотичних напружень.

3. Досліджено основні закономірності впливу розмаху напруження,

температури, асиметрії циклу навантаження на функціональні

властивості та конструкційну малоциклову втому псевдопружного NiTi

сплаву. Виявлено, що питома енергія дисипації та коефіцієнт втрат
