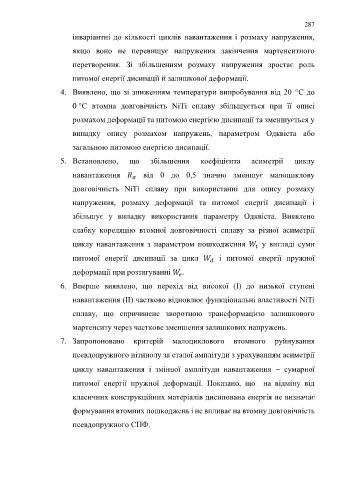

Page 287 - УДК

287

інваріантні до кількості циклів навантаження і розмаху напруження,

якщо воно не перевищує напруження закінчення мартенситного

перетворення. Зі збільшенням розмаху напруження зростає роль

питомої енергії дисипації й залишкової деформації.

4. Виявлено, що зі зниженням температури випробування від 20 °С до

0 °С втомна довговічність NiTi сплаву збільшується при її описі

розмахом деформації та питомою енергією дисипації та зменшується у

випадку опису розмахом напружень, параметром Одквіста або

загальною питомою енергією дисипації.

5. Встановлено, що збільшення коефіцієнта асиметрії циклу

навантаження від 0 до 0,5 значно зменшує малоциклову
σ
довговічність NiTi сплаву при використанні для опису розмаху

напруження, розмаху деформації та питомої енергії дисипації і

збільшує у випадку використання параметру Одквіста. Виявлено

слабку кореляцію втомної довговічності сплаву за різної асиметрії
циклу навантаження з параметром пошкодження у вигляді суми

питомої енергії дисипації за цикл і питомої енергії пружної

деформації при розтягуванні .

6. Вперше виявлено, що перехід від високої (І) до низької ступені

навантаження (ІІ) частково відновлює функціональні властивості NiTi

сплаву, що спричинене зворотною трансформацією залишкового

мартенситу через часткове зменшення залишкових напружень.

7. Запропоновано критерій малоциклового втомного руйнування

псевдопружного нітинолу за сталої амплітуди з урахуванням асиметрії

циклу навантаження і змінної амплітуди навантаження  сумарної

питомої енергії пружної деформації. Показано, що на відміну від

класичних конструкційних матеріалів дисипована енергія не визначає

формування втомних пошкоджень і не впливає на втомну довговічність

псевдопружного СПФ.
