281

Тут σ t 0.2 – межа текучості матеріалу за розтягу (для Ni-Ti сплаву 

напруженн початку прямого фазового перетворення); σ t max – межа міцності

матеріалу за розтягу; Е – модуль пружності І-го роду (модуль Юнга) матеріалу

(для Ni-Ti сплаву – модуль пружності аустеніту).

Напружено деформований стан змодельовано в середовищі ANSYS 2019

R2. Для розрахунку, усі тіла залізобетонної балки розділено на скінченні

елементи. Розмір 3D елементів Solid 186 для робочої арматури дорівнював 12,5

мм, для монтажної арматури Solid 186 – 40 мм. Розмір елементів Solid 186 для

тіла балки програмне забезпечення підібрало автоматично – 200 мм. В
загальному, залізобетонна балка складалася із 22872 скінченних елементів та

4730 вузлів.

а б

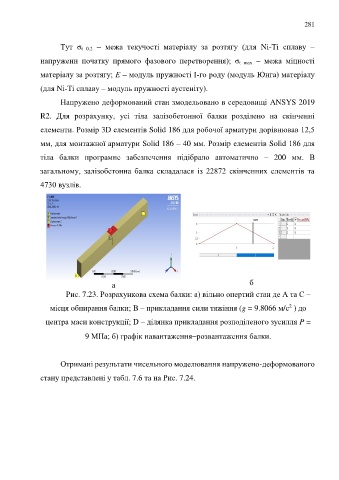

Рис. 7.23. Розрахункова схема балки: a) вільно опертий стан де А та С –
2
місця обпирання балки; B – прикладання сили тяжіння (g = 9.8066 м/с ) до

центра маси конструкції; D – ділянка прикладання розподіленого зусилля P =

9 МПа; б) графік навантаженнярозвантаження балки.

Отримані результати чисельного моделювання напружено-деформованого

стану представлені у табл. 7.6 та на Рис. 7.24.
