280

400С (Табл. 7.5). Показники міцності бетону та арматури відповідають ДБН

В.2.6-98:2009 [243] та ДСТУ Б В.2.6-156:2010 [244].

The Ni-Ti insertion

of 120 мм

а б

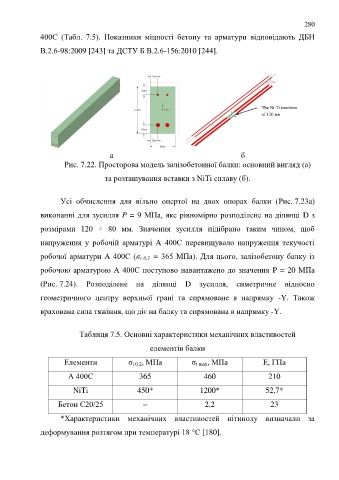

Рис. 7.22. Просторова модель залізобетонної балки: основний вигляд (а)

та розташування вставки з NiTi сплаву (б).

Усі обчислення для вільно опертої на двох опорах балки (Рис. 7.23а)

виконанні для зусилля P = 9 МПа, яке рівномірно розподілене на ділянці D з

розмірами 120 × 80 мм. Значення зусилля підібрано таким чином, щоб

напруження у робочій арматурі А 400С перевищувало напруження текучості

робочої арматури А 400С (σ t 0,2 = 365 МПа). Для цього, залізобетону балку із

робочою арматурою А 400С поступово навантажено до значення P = 20 МПа

(Рис. 7.24). Розподілене на ділянці D зусилля, симетричне відносно

геометричного центру верхньої грані та спрямоване в напрямку -Y. Також

врахована сила тяжіння, що діє на балку та спрямована в напрямку -Y.

Таблиця 7.5. Основні характеристики механічних властивостей

елементів балки

Елементи σ t 0.2, МПа σ t max, МПа Е, ГПa

А 400С 365 460 210

NiTi 450* 1200* 52,7*

Бетон С20/25 – 2,2 23

*Характеристики механічних властивостей нітинолу визначали за

деформування розтягом при температурі 18 °С [180].
