326

З метою підтвердження результатів спектрофотометричних досліджень

проведено рентгено-фазовий аналіз отриманих наночастинок (рис. 8.25б).

Встановлено, що наночастинки срібла характеризуються просторовою

групою Fm-3m з параметром гратки a = 4,0878(8) А. Середній розмір

кристалітів – D V = 9,3(4) нм. Діаметр сферичної частинки для монодисперсної

системи становить D = 4/3D V = 12,4 (5) нм. Мікроскопічними дослідженнями

встановлено, що великі частинки (a) є агломератами наночастинок (b)

середній розмір яких  12…15 нм (рис. 8.25а)

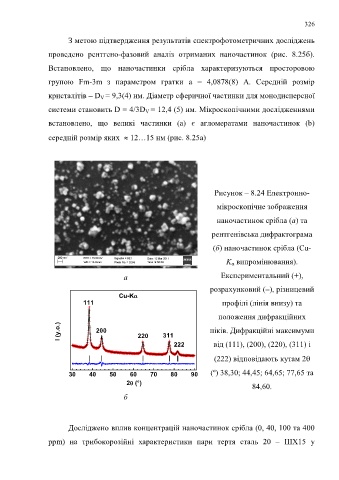

Рисунок – 8.24 Електронно-

мікроскопічне зображення

наночастинок срібла (а) та

рентгенівська дифрактограма

(б) наночастинок срібла (Cu-

K α випромінювання).

а Експериментальний (+),

розрахунковий (–), різницевий
Cu-K
111 профілі (лінія внизу) та

положення дифракційних
І (у.о.) 200 220 311 піків. Дифракційні максимуми

222 від (111), (200), (220), (311) і

(222) відповідають кутам 2

30 40 50 60 70 80 90 (º) 38,30; 44,45; 64,65; 77,65 та
2 (°) 84,60.

б

Досліджено вплив концентрацій наночастинок срібла (0, 40, 100 та 400

ppm) на трибокорозійні характеристики пари тертя сталь 20 – ШХ15 у
