Page 321 - Microsoft Word - Дисертація_Винар_end

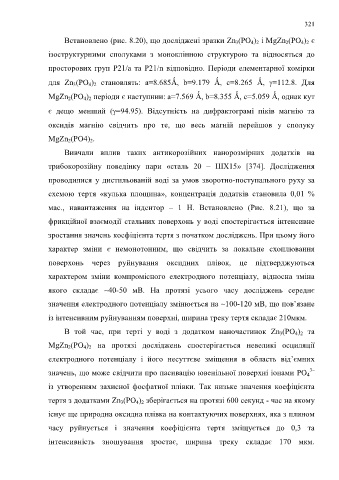

321

Встановлено (рис. 8.20), що досліджені зразки Zn 3(PO 4) 2 і MgZn 2(PO 4) 2 є

ізоструктурними сполуками з моноклінною структурою та відносяться до

просторових груп P21/a та P21/n відповідно. Періоди елементарної комірки

для Zn 3(PO 4) 2 становлять: a=8.685Ǻ, b=9.179 Ǻ, c=8.265 Ǻ, =112.8. Для

MgZn 2(PO 4) 2 періоди є наступнии: a=7.569 Ǻ, b=8.355 Ǻ, c=5.059 Ǻ, однак кут

є дещо менший (=94.95). Відсутність на дифрактограмі піків магнію та

оксидів магнію свідчить про те, що весь магній перейшов у сполуку

MgZn 2(PO4) 2.

Вивчали вплив таких антикорозійних нанорозмірних додатків на

трибокорозійну поведінку пари «сталь 20 – ШХ15» [374]. Дослідження

проводилися у дистильованій воді за умов зворотно-поступального руху за

схемою тертя «кулька площина», концентрація додатків становила 0,01 %

мас., навантаження на індентор – 1 Н. Встановлено (Рис. 8.21), що за

фрикційної взаємодії стальних поверхонь у воді спостерігається інтенсивне

зростання значень коефіцієнта тертя з початком досліджень. При цьому його

характер зміни є немонотонним, що свідчить за локальне схоплювання

поверхонь через руйнування оксидних плівок, це підтверджуються

характером зміни компромісного електродного потенціалу, відносна зміна

якого складає ~40-50 мВ. На протязі усього часу досліджень середнє

значення електродного потенціалу змінюється на ~100-120 мВ, що пов’язане

із інтенсивним руйнуванням поверхні, ширина треку тертя складає 210мкм.

В той час, при терті у воді з додатком наночастинок Zn 3(PO 4) 2 та

MgZn 2(PO 4) 2 на протязі досліджень спостерігається невеликі осциляції

електродного потенціалу і його несуттєве зміщення в область від’ємних

3–
значень, що може свідчити про пасивацію ювенільної поверхні іонами PO 4
із утворенням захисної фосфатної плівки. Так низьке значення коефіцієнта

тертя з додатками Zn 3(PO 4) 2 зберігається на протязі 600 секунд - час на якому

існує ще природна оксидна плівка на контактуючих поверхнях, яка з плином

часу руйнується і значення коефіцієнта тертя зміщується до 0,3 та

інтенсивність зношування зростає, ширина треку складає 170 мкм.
