Page 325 - Microsoft Word - Дисертація_Винар_end

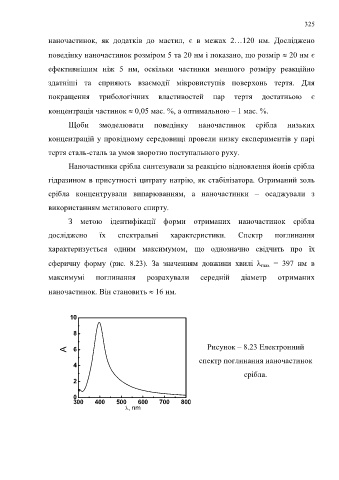

325

наночастинок, як додатків до мастил, є в межах 2…120 нм. Досліджено

поведінку наночастинок розміром 5 та 20 нм і показано, що розмір  20 нм є

ефективнішим ніж 5 нм, оскільки частинки меншого розміру реакційно

здатніші та сприяють взаємодії мікровиступів поверхонь тертя. Для
покращення трибологічних властивостей пар тертя достатньою є

концентрація частинок  0,05 мас. %, а оптимальною – 1 мас. %.

Щоби змоделювати поведінку наночастинок срібла низьких

концентрацій у провідному середовищі провели низку експериментів у парі

тертя сталь-сталь за умов зворотно поступального руху.

Наночастинки срібла синтезували за реакцією відновлення йонів срібла

гідразином в присутності цитрату натрію, як стабілізатора. Отриманий золь

срібла концентрували випарюванням, а наночастинки – осаджували з

використанням метилового спирту.

З метою ідентифікації форми отриманих наночастинок срібла

досліджено їх спектральні характеристики. Спектр поглинання

характеризується одним максимумом, що однозначно свідчить про їх

сферичну форму (рис. 8.23). За значенням довжини хвилі  max = 397 нм в

максимумі поглинання розрахували середній діаметр отриманих

наночастинок. Він становить  16 нм.

10

8

A 6 Рисунок – 8.23 Електронний
спектр поглинання наночастинок

4
срібла.
2

0
300 400 500 600 700 800
, nm
