Page 329 - Microsoft Word - Дисертація_Винар_end

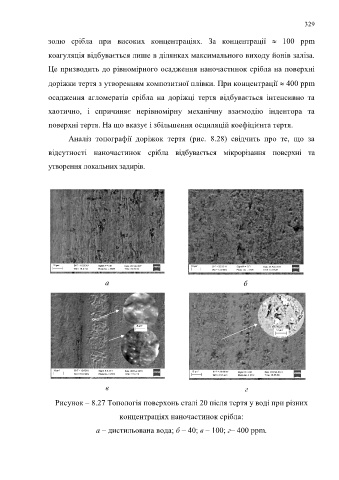

329

золю срібла при високих концентраціях. За концентрації  100 ррm

коагуляція відбувається лише в ділянках максимального виходу йонів заліза.
Це призводить до рівномірного осадження наночастинок срібла на поверхні

доріжки тертя з утворенням композитної плівки. При концентрації  400 ppm

осадження агломератів срібла на доріжці тертя відбувається інтенсивно та

хаотично, і спричиняє нерівномірну механічну взаємодію індентора та

поверхні тертя. На що вказує і збільшення осциляцій коефіцієнта тертя.

Аналіз топографії доріжок тертя (рис. 8.28) свідчить про те, що за

відсутності наночастинок срібла відбувається мікрорізання поверхні та

утворення локальних задирів.

a б

в г

Рисунок – 8.27 Топологія поверхонь сталі 20 після тертя у воді при різних

концентраціях наночастинок срібла:

a – дистильована вода; б – 40; в – 100; г– 400 ррm.
