Page 331 - Microsoft Word - Дисертація_Винар_end

331

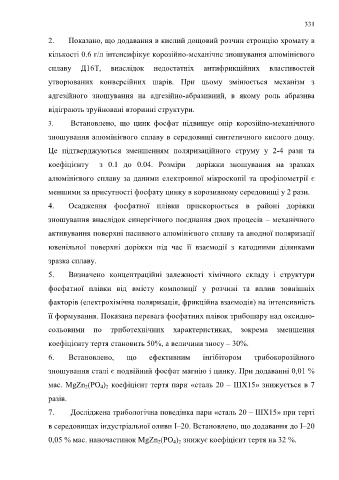

2. Показано, що додавання в кислий дощовий розчин стронцію хромату в

кількості 0.6 г/л інтенсифікує корозійно-механічне зношування алюмінієвого

сплаву Д16Т, внаслідок недостатніх антифрикційних властивостей

утворюваних конверсійних шарів. При цьому змінюється механізм з

адгезійного зношування на адгезійно-абразивний, в якому роль абразива

відіграють зруйновані вторинні структури.

3. Встановлено, що цинк фосфат підвищує опір корозійно-механічного

зношування алюмінієвого сплаву в середовищі синтетичного кислого дощу.

Це підтверджуються зменшенням поляризаційного струму у 2-4 рази та

коефіцієнту з 0.1 до 0.04. Розміри доріжки зношування на зразках

алюмінієвого сплаву за даними електронної мікроскопії та профілометрії є

меншими за присутності фосфату цинку в корозивному середовищі у 2 рази.
4. Осадження фосфатної плівки прискорюється в районі доріжки

зношування внаслідок синергічного поєднання двох процесів – механічного
активування поверхні пасивного алюмінієвого сплаву та анодної поляризації

ювенільної поверхні доріжки під час її взаємодії з катодними ділянками
зразка сплаву.

5. Визначено концентраційні залежності хімічного складу і структури

фосфатної плівки від вмісту композиції у розчині та вплив зовнішніх

факторів (електрохімічна поляризація, фрикційна взаємодія) на інтенсивність

її формування. Показана перевага фосфатних плівок трибошару над оксидно-

сольовими по триботехнічних характеристиках, зокрема зменшення

коефіцієнту тертя становить 50%, а величини зносу – 30%.

6. Встановлено, що ефективним інгібітором трибокорозійного

зношування сталі є подвійний фосфат магнію і цинку. При додаванні 0,01 %

мас. MgZn 2(PO 4) 2 коефіцієнт тертя пари «сталь 20 – ШХ15» знижується в 7

разів.

7. Досліджена трибологічна поведінка пари «сталь 20 – ШХ15» при терті

в середовищах індустріальної оливи І–20. Встановлено, що додавання до І–20

0,05 % мас. наночастинок MgZn 2(PO 4) 2 знижує коефіцієнт тертя на 32 %.
